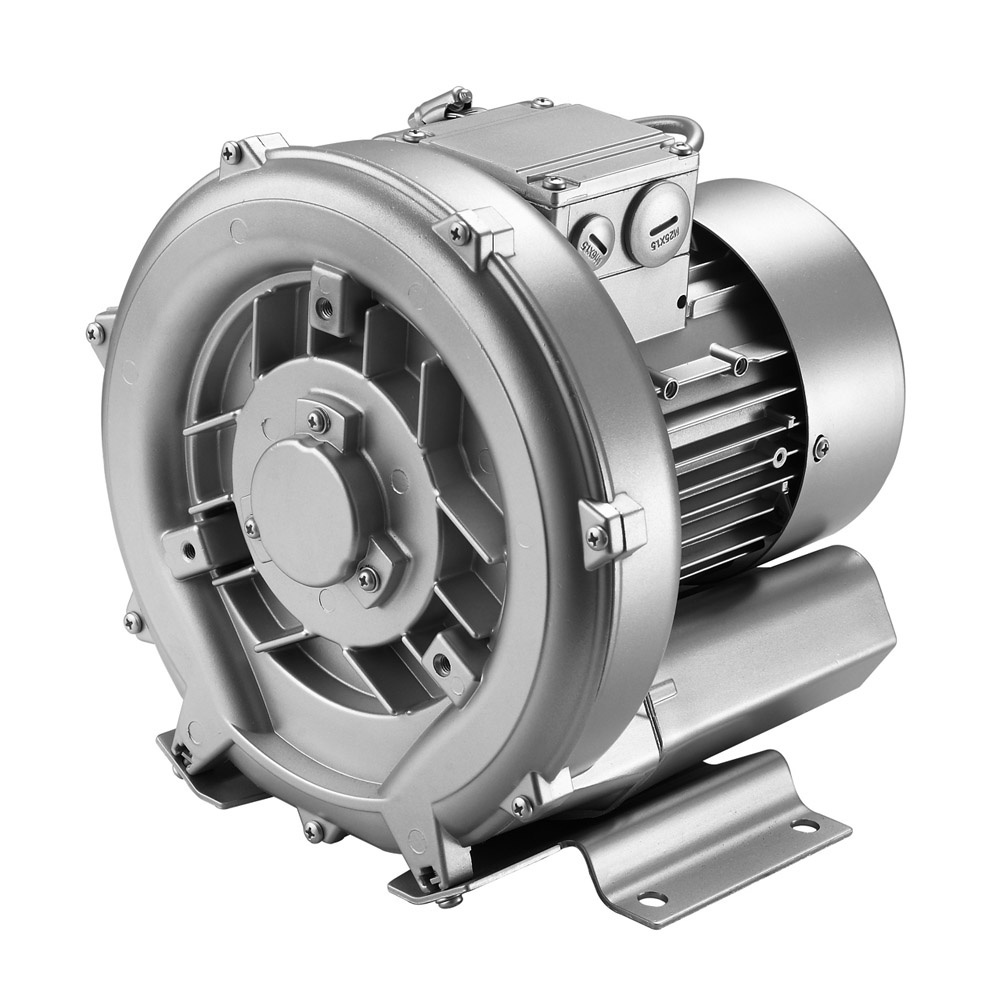

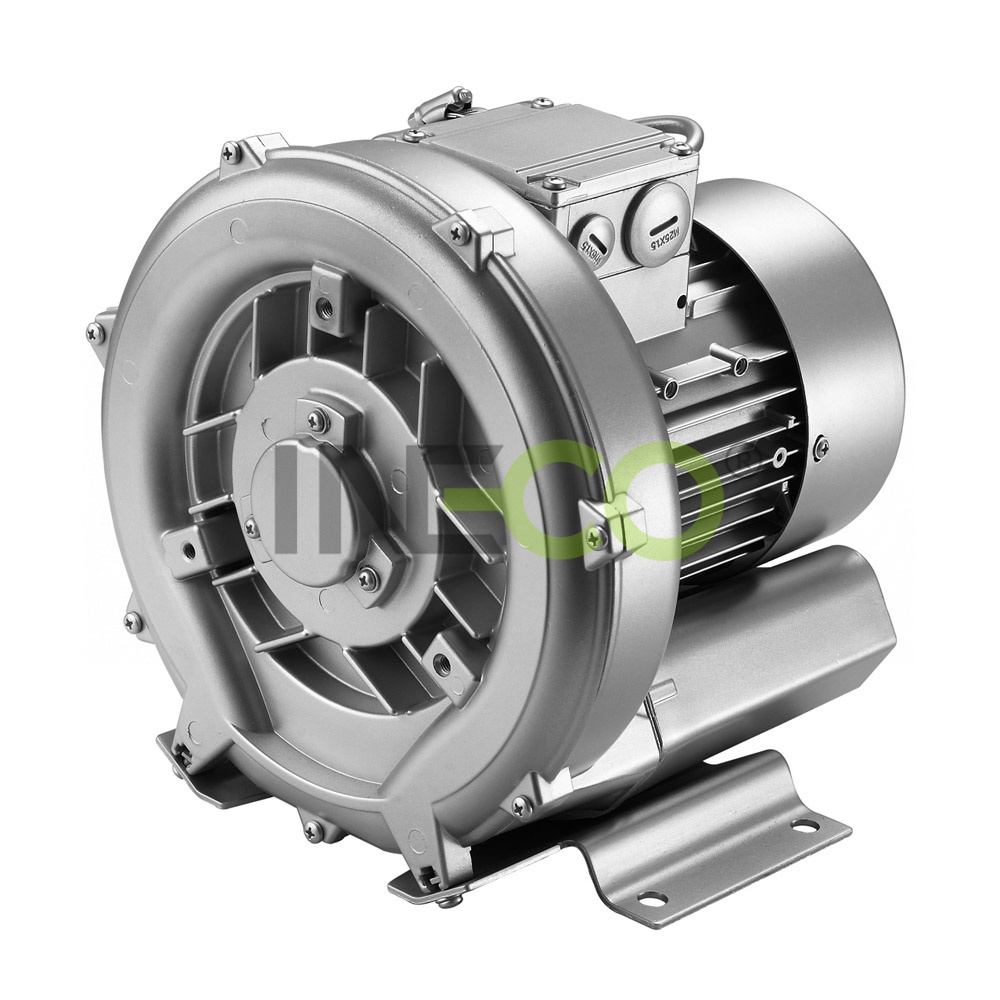

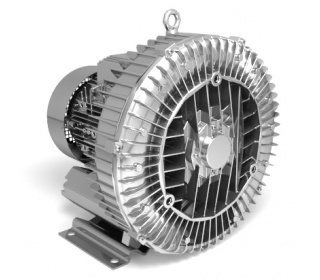

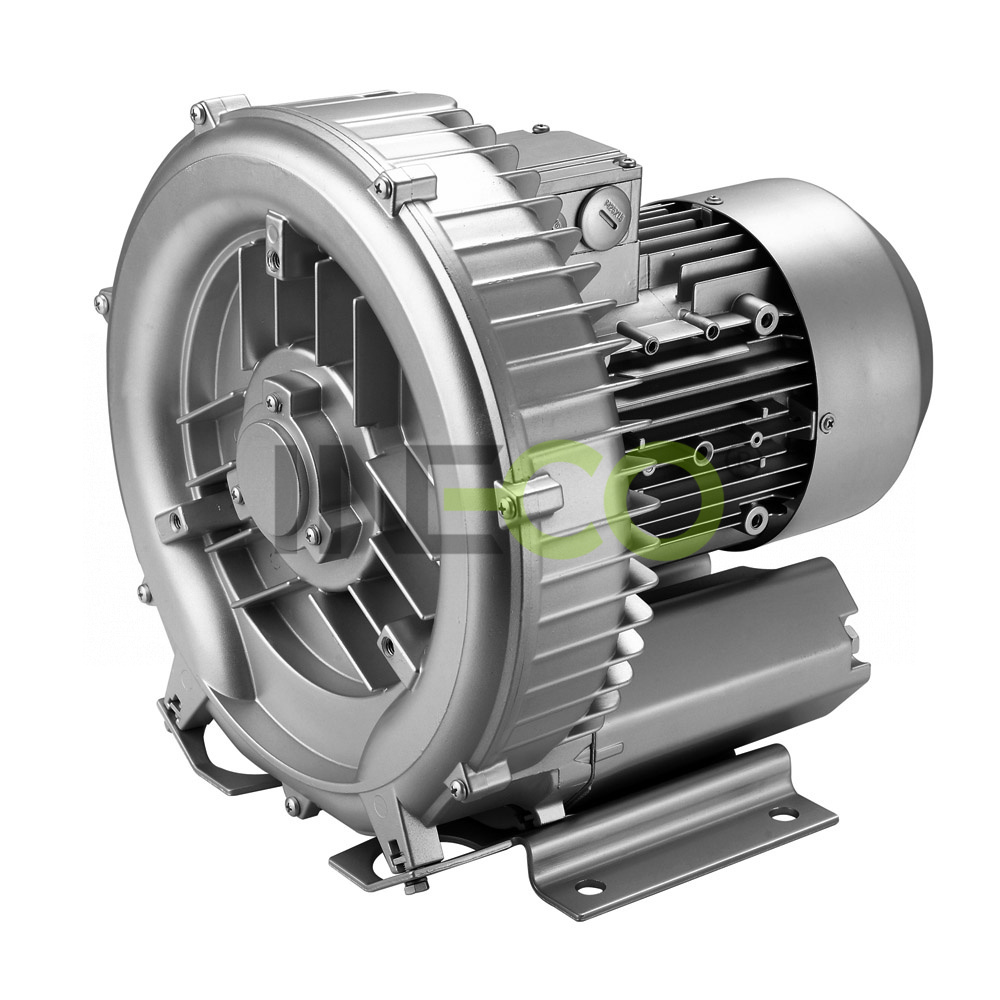

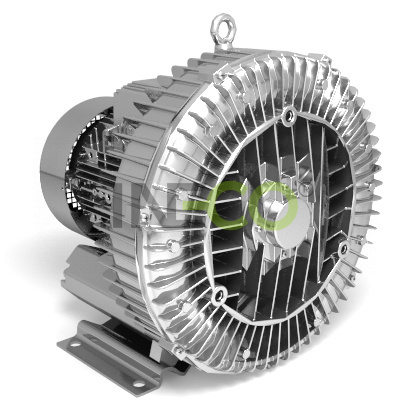

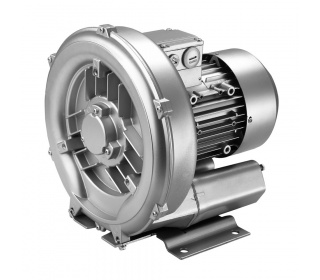

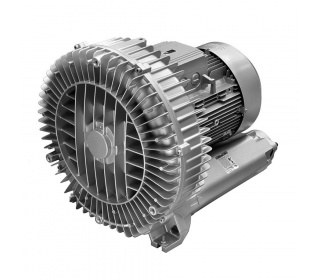

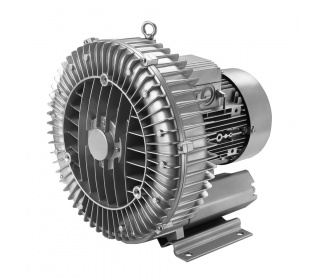

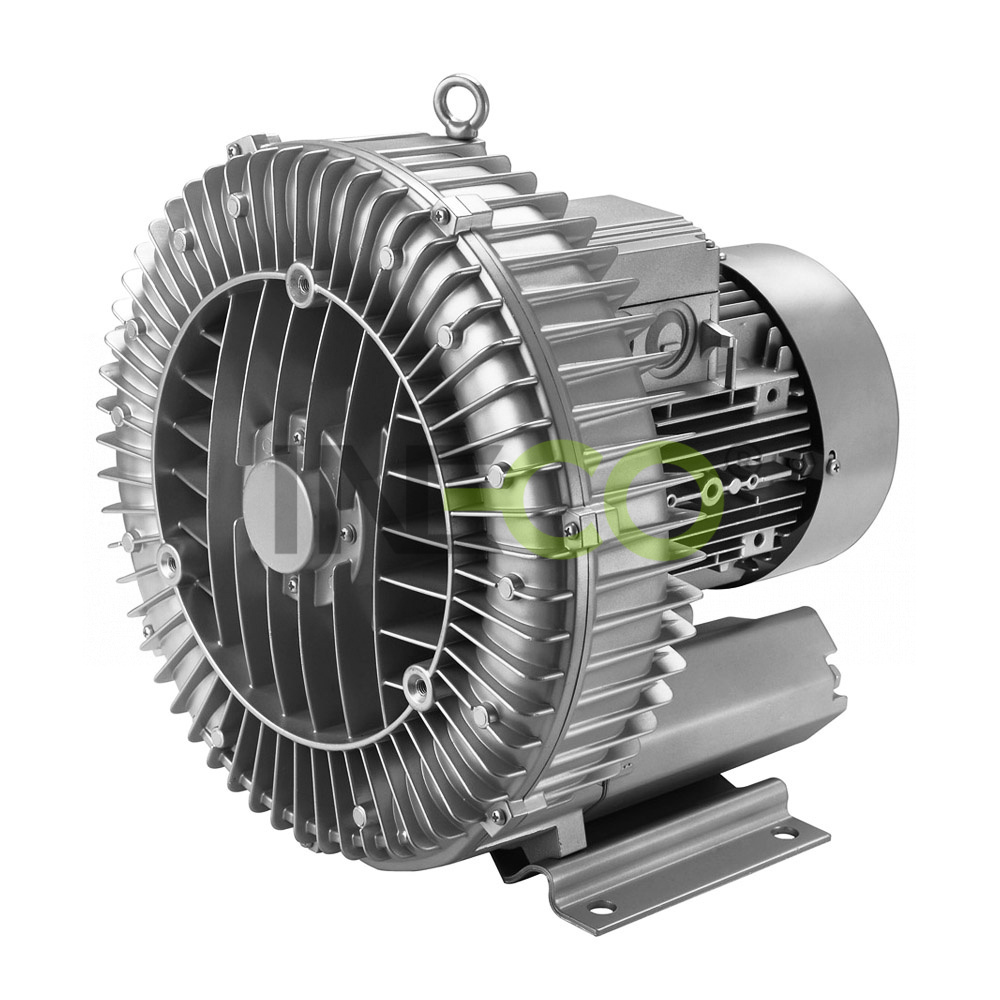

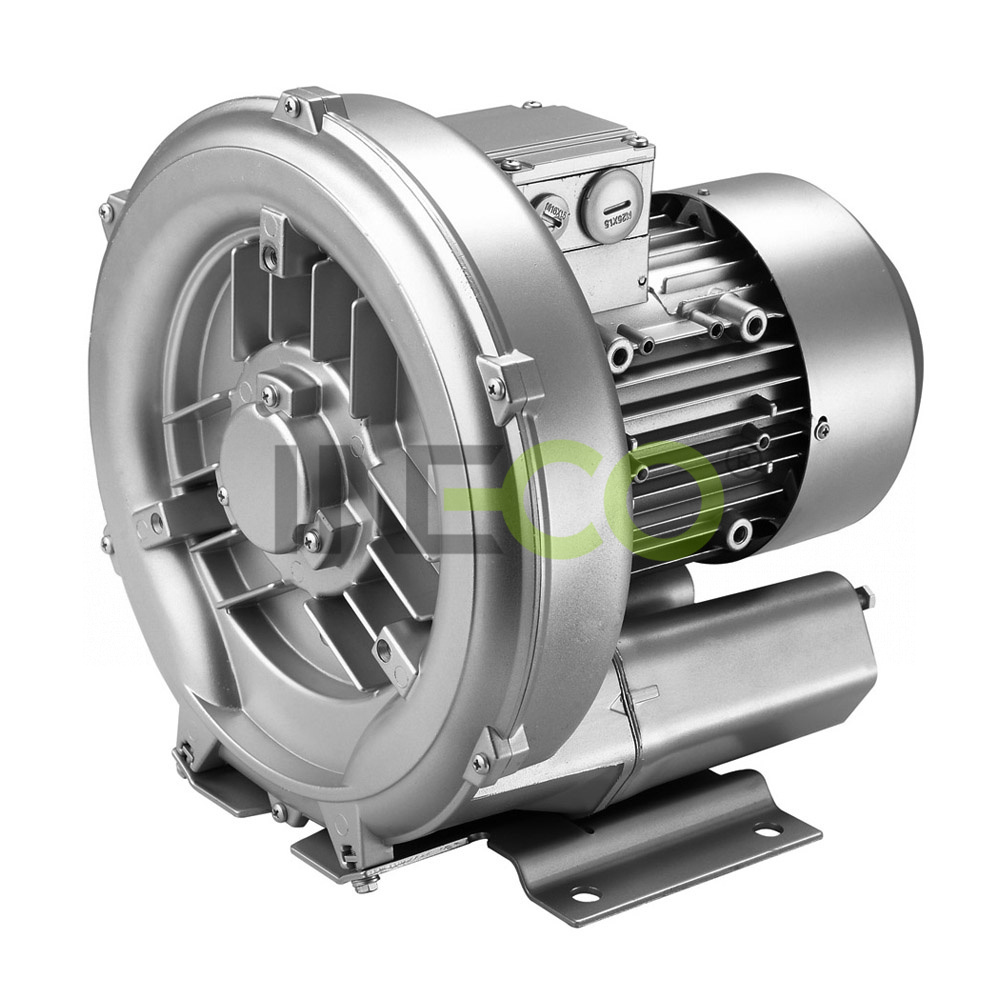

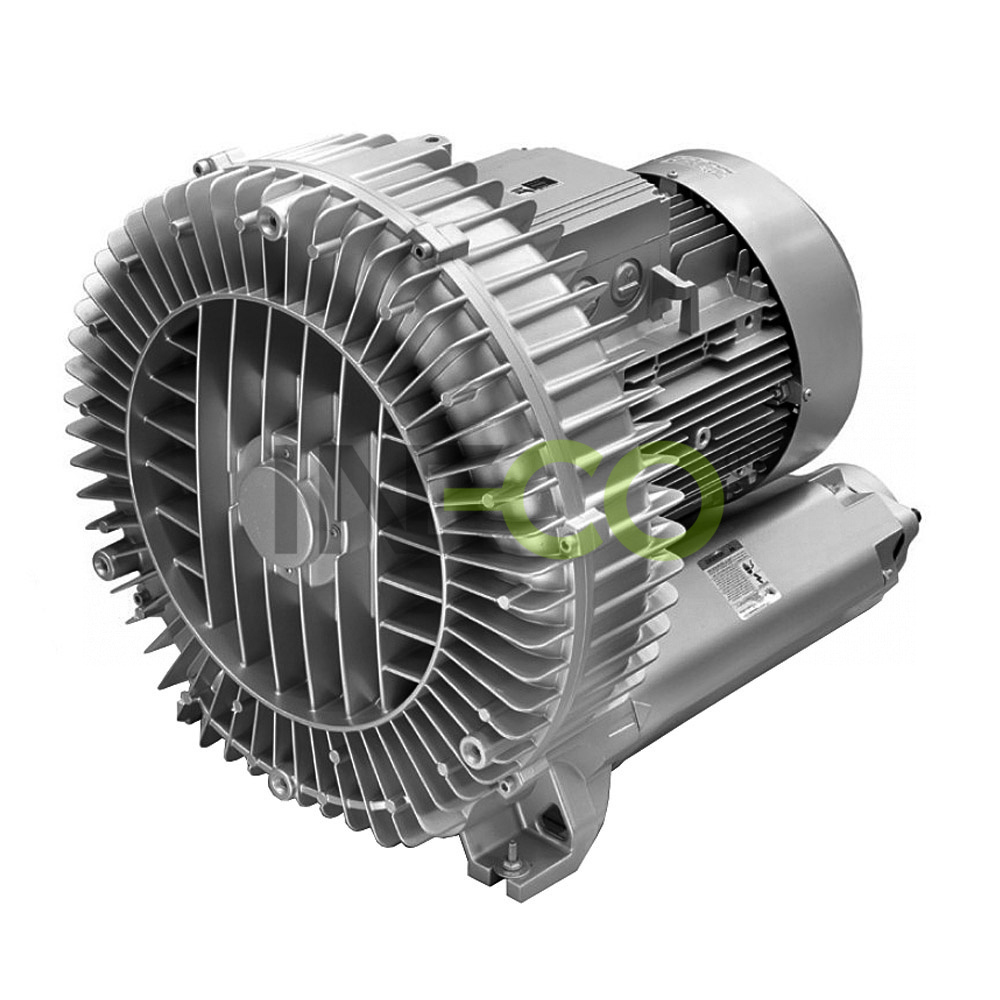

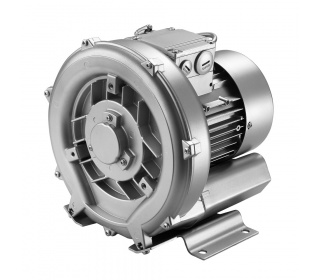

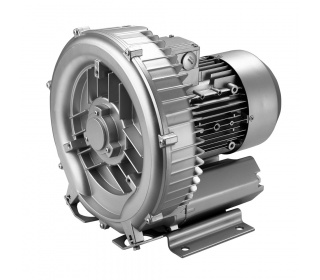

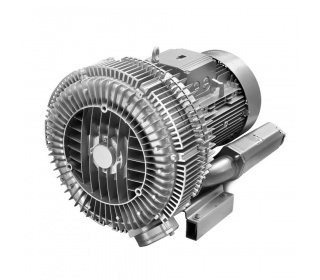

INW_Enostopenjska puhala / vakuumske črpalke

Značilnost:



  • široka uporaba
  • veliko število tipov
  • brezoljno delovanje
  • nizka glasnost
  • enostavno vzdrževanje
  • veliko območje moči
  • minimalno število gibljivih delov
  • enostavna montaža in demontaža
  • majhna teža
  • velika izbira opreme





Aplikacije:
  • prezračevanje v bioloških čistilnih napravah odpadnih vod (ČNOV)

  • industrijski sesalci: statični ali mobilni, čiščenje filtrov

  • podvodna masaža, hidromasažne kopalne kadi, hidromasažni stolp

  • zračni noži, sušilni proces

  • pnevmatični transportni sistem moke, pšenice itd.

  • zbiranje prahu, zračni noži

  • zračni odpadki iz sterilnih prostorov

  • toplotna kompresija pare za pridobivanje destilirane vode

  • sesanje proizvodnih ostankov

  • naprava za sesanje

  • pnevmatični transport prahu, pudrov, granul, umetnih vlaken, kapsul itd., vgradnja v nevarnih področjih z rizikom nastanka požara

  • manipulacija s sesalnimi loki, listanje in držanje delov z vakuumom

  • prezračevanje gojitvenih ribnikov

  • manipulacija z materialom, embaliranje s toplotnim krčenjem

  • sesanje prahu, držanje listov s sesanjem, plinski odpadni sistem

  • izsuševanje sten z vakuumom (vakuumske črpalke)

Načelo:



Plin je vsesan v notranjost orodja preko sesalnega lijaka z vgrajenim blažilnikom hrupa (1). V stranskem kanalu (2) mu gonilno kolo (3) oddaja svojo hitrost in plin se, istočasno, s centrifugalno silo poriva na področje kompresijske komore. Tako se, po spiralni poti, plin ponavljajoče stiska vse do izpraznitvenega lijaka (4), preko katerega gre ven. V primeru večstopenjskih puhal prehaja plin preko večjega števila kompresijskih komor, ki so nameščene ena za drugo in s tem se dosežejo višje razlike tlaka.







princip_postranny_kanal

  Tip Sesana
količina

(m3/h)

Tlak/

vakuum

(mbar)

Motor (IP55)*, 50Hz, (60Hz)** Glasnost

(dB)

Teža

(kg)

Priključitev
puhala
(notranji
navoj)
Moč Napetost Tok
(kW) (V) (A)
Trifazne
INW 01 H16 *
55 90/80 0,2 200-240 Δ/345-415 Y 1,0 Δ/0,6 Y   46 5  G 1"
INW 11 H16 *
70 120/110 0,25  200-240 Δ/345-415 Y 1,16 Δ/0,7 Y    48 7 G 1"
INW 21 H06 80 110/100 0,25  200-240 Δ/345-415 Y 2,1 Δ/1,2 Y     53 8 G 1¼"
INW 21 H16 80 130/120 0,4 200-240 Δ/345-415 Y  2,6 Δ/1,5 Y     53 10 G 1¼"
INW 31 H06 110 120/110 0,55 200-240 Δ/345-415 Y

2,8 Δ/1,6 Y

55 11 G 1¼"
INW 41 H06 145 120/120 0,7 200-240 Δ/345-415 Y   3,8 Δ/2,2 Y   63 13 G 1½"
INW 41 H16 145 160/160 0,85 200-240 Δ/345-415 Y   4,2 Δ/2,4 Y   63 15 G 1½"
INW 41 H26 145 200/170 1,3 200-240 Δ/345-415 Y   5,7 Δ/3,3 Y   63 17 G 1½"
INW 51 H06 210 100/110 0,85 200-240 Δ/345-415 Y   4,2 Δ/2,4 Y   64 19 G 2"
INW 51 H16 210 170/170 1,3 200-240 Δ/345-415 Y  5,7 Δ/3,3 Y   64 21 G 2"
INW 51 H26 210 190/200 1,6 200-240 Δ/345-415 Y   7,5 Δ/4,3 Y   64 22 G 2"
INW 51 H36 210 270/220 2,2 200-240 Δ/345-415 Y   9,7 Δ/5,6 Y   64 25 G 2"
INW 53 H06 270 40/40 0,85 200-240 Δ/345-415 Y  4,2 Δ/2,4 Y 65 19 G 2”
INW 53 H16 270 110/120 1,3 200-240 Δ/345-415 Y 5,7 Δ/3,3 Y 65 21 G 2”
INW 53 H26 270 150/160 1,6 200-240 Δ/345-415 Y  7,5 Δ/4,3 Y 65 22 G 2”
INW 53 H36 270 230/220 2,2 200-240 Δ/345-415 Y  9,7 Δ/5,6 Y 65 25 G 2”
INW 61 H06 280 180/170 1,6 200-240 Δ/345-415 Y 8,5 ∆/ 4,9 Y 65 24 G 2”
INW 61 H16 280 220/235 2,2 200-240 Δ/345-415 Y 9,7 Δ/5,6 Y 65 26 G 2"
INW 61 H26 280 280/280 3,0 200-240 Δ/345-415 Y 12,5 Δ/7,2 Y 65 31 G 2"
INW 71 H06 318 150/160 1,6 200-240 Δ/345-415 Y   8,5 Δ/4,9 Y   69 27 G 2"
INW 71 H16 318 190/190 2,2 200-240 Δ/345-415 Y  9,7 Δ/5,6 Y  69 29 G 2"
INW 71 H26 318 270/260 3,0 200-240 Δ/345-415 Y  12,5 Δ/7,2 Y     69 34 G 2"
INW 71 H37 318 360/290 4,0 345-415 ∆/600-720 Y  9,5 Δ/5,5 Y
 69 40 G 2"
INW 73 H06 420 100/100 1,6 200-240 Δ/345-415 Y
 8,5 Δ/4,9 Y 70 29 G 2"
INW 73 H16 420 170/180 2,2 200-240 Δ/345-415 Y
9,7 Δ/5,6 Y 70 32 G 2"
INW 73 H26 420 200/220 3,0 200-240 Δ/345-415 Y
12,5 Δ/7,2 Y
70 37 G 2"
INW 73 H37 420 290/260 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 42 G 2"
INW 81 H07 530 200/200 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 51 G 2½"
INW 81 H17 530 300/300 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 61 G 2½"
INW 81 H27 530 430/320 7,5 345-415V ∆/600-720 Y 16,7∆/9,6 Y 70 66 G 2½"
INW 83 H07 700 140/150 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 52 G 2½"
INW 83 H17 700 190/200 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 62 G 2½"
INW 83 H27 700 260/270 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 70 67 G 2½"
INW 84 H27 900 180/200 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 74 87 G 2½"
INW 84 H37 900 370/280 11,0 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 74 115 G 2½"
INW 91 H07 1050 190/190 8,5 345-415V ∆/600-720 Y   18,2 ∆/10,5 Y  74 108 G 4"
INW 91 H17 1050 280/290 12,5 345-415V ∆/600-720 Y  28,0 ∆/16,2 Y   74 121 G 4"
INW 91 H37  1050 460/360 18,5 345-415V ∆/600-720 Y  37,0 ∆/21,0 Y   74 126 G 4"
INW 93 H07 1370 110/120 8,5 345-415V ∆/600-720 Y 18,2 ∆/10,5 Y 75 98 G 4"
INW 93 H17 1370 180/190 12,5 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 75 120 G 4"
INW 93 H37 1370 340/320 18,5 345-415V ∆/600-720 Y 37,0 ∆/21,0 Y 75 131 G 4"
INW 94 H27 1940 110/130 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 187 G 4"
INW 94 H37 1940 200/220 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 212 G 4"
INW 94 H47 1940 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 219 G 4"
INW 95 H27 2050 170/160 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 220 G 4"
INW 95 H37 2050 230/250 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 230 G 4"
INW 95 H47 2050 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 235 G 4"
 Enofazne
INW 01 A11 *
55 80/70 0,2 200-240  1,5 46 6 G 1"
INW 11 A11 * 70 110/110 0,25 200-240  1,7 48 8 G 1"
INW 21 A11 80 130/120 0,37 200-240  2,7 53 10 G 1¼"
INW 31 A01 100 120/120 0,55 200-240  3,7 55 12 G 1¼"
INW 41 A01 145 120/120 0,7 200-240  4,5 63 16 G 1½"
INW 41 A11 145 160/150 0,8 200-240  5,2 63 16 G 1½"
INW 41 A21 145 190/150 1,1 200-240 7,3 63 18 G 1½"
INW 51 A11 210 160/160 1,1 200-240  7,3 64 22 G 2"
INW 51 A21 210 200/190 1,5 200-240 9 64 26 G 2"
INW 53 A21 270 140/150 1,5 200-240 9 65 26 G 2"



* Modela INW 01 in INW 11 imata stopnjo zaščite IP54

** 60 Hz zahtevajte prosim podatke.





Puhala s stranskim kanalom INWPodatkovni listi (pdf/2MB)

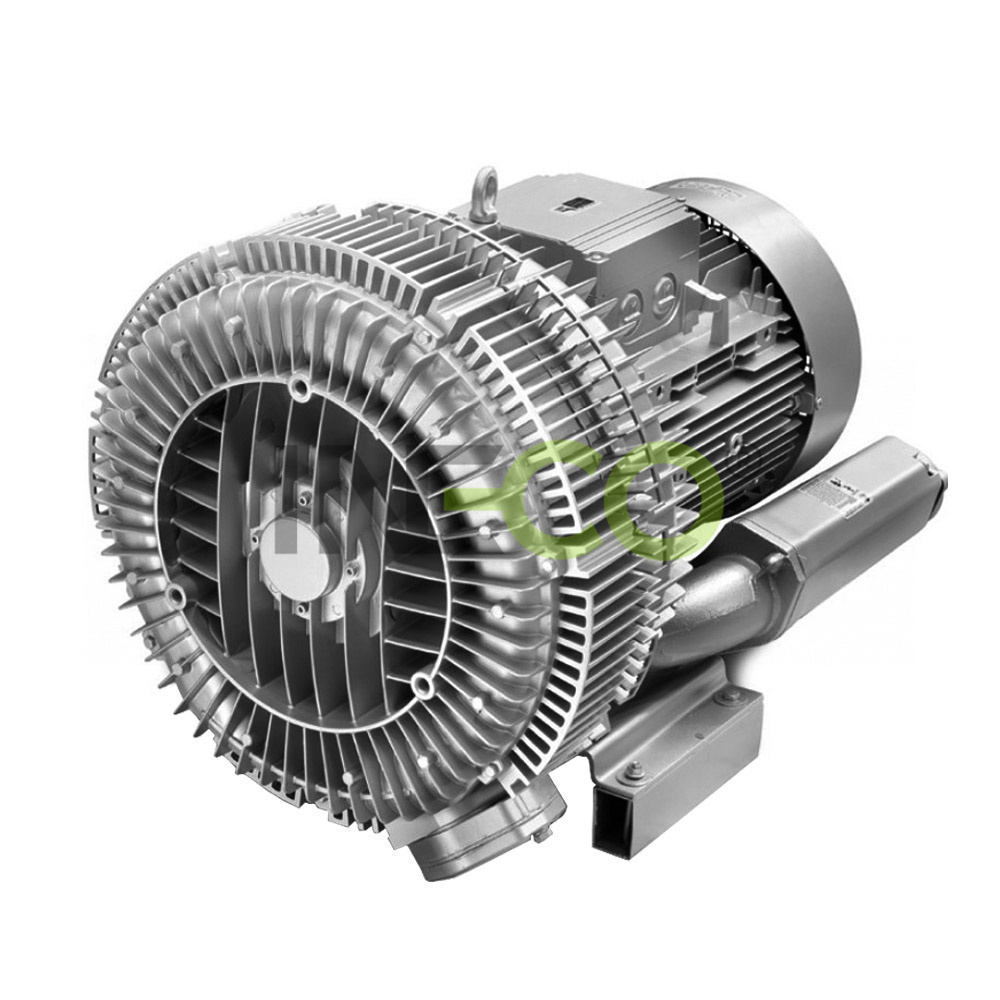

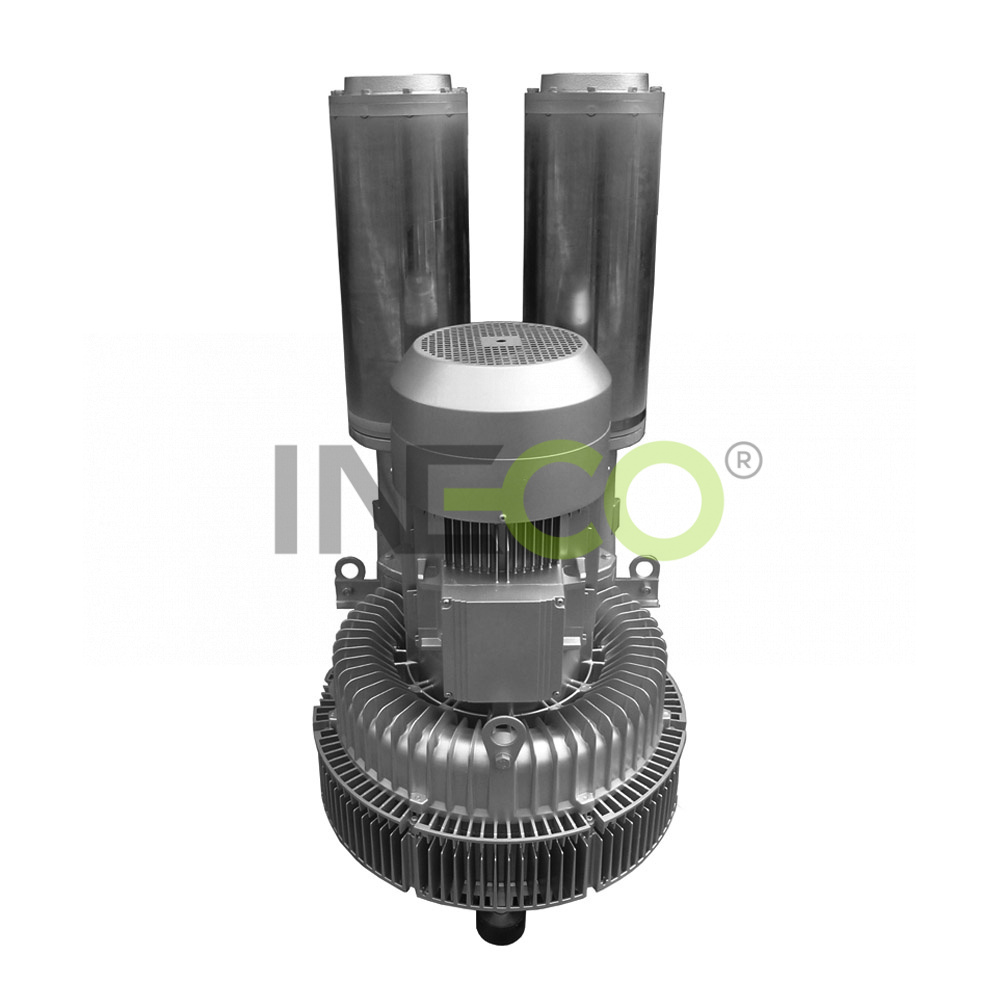

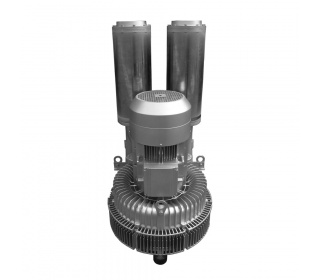

Puhala z večjo močjo so dvostopenjska puhala INW.



Enostopenjska puhala/vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 55 (zaščita pred prahom in brizgajočo vodo) razen modelov INW 01 in INW 11, ki imata stopnjo zaščite IP 54.



Motorji so izdelani v skladu z DIN EN 60 034/IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10% pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10%. Dopustno odstopanje frekvence je maksimalno +/- 2 %.





Krivulje moči

Enostopenjska puhala/črpalke INW

  Krivulje moči Enostopenjska puhala/črpalke INW

Temperaturne krivulje

Enostopenjska puhala/črpalke INW


Temperaturne krivulje Enostopenjska puhala/črpalke INW

Dimenzij specifikacije

Enostopenjska puhala/črpalke INW


Dimenzij specifikacije Enostopenjska puhala/črpalke INW



Če želite, da vam pripravimo ponudbo , izpolnite prosim naš obrazec za povpraševanje.

logo_rohs_55

Puhala/vakuumske črpalke INW izpolnjujejo pogoje

Direktive 2002/95/ES Evropskega parlamenta in Sveta

z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

logo-ce_46

Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih
Evropske skupnosti (CE).
