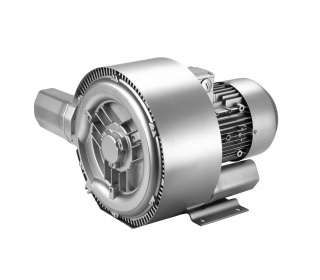

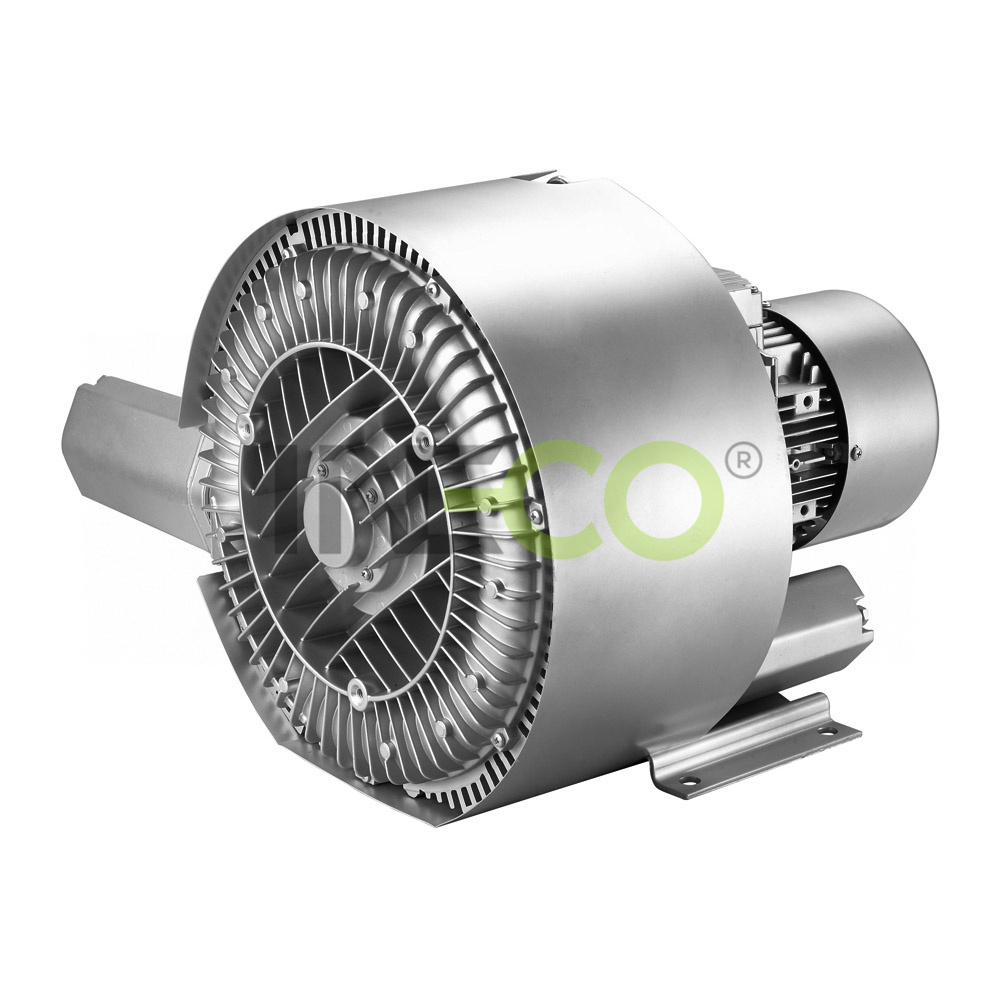

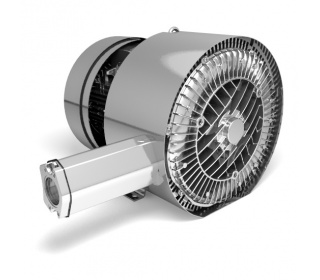

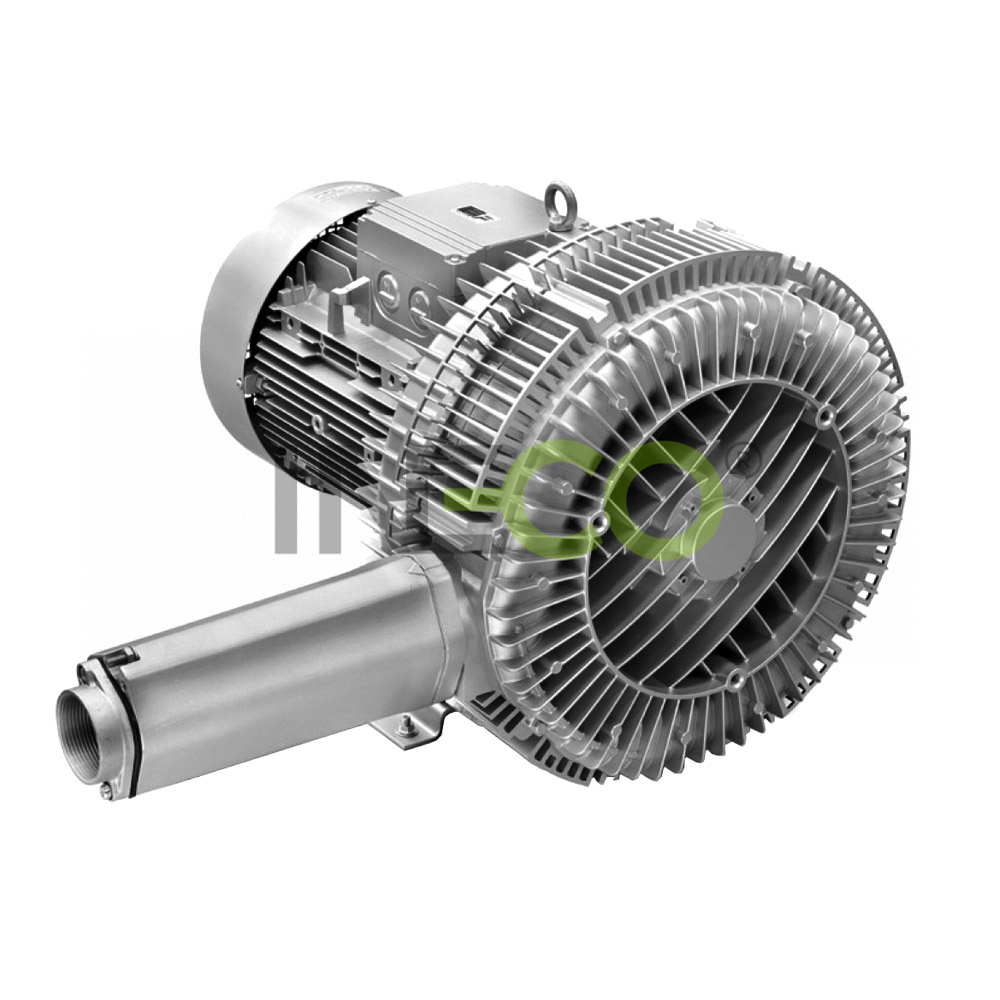

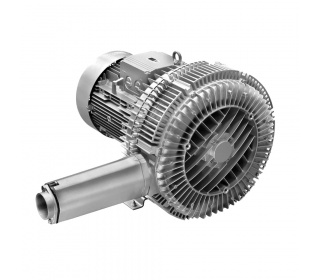

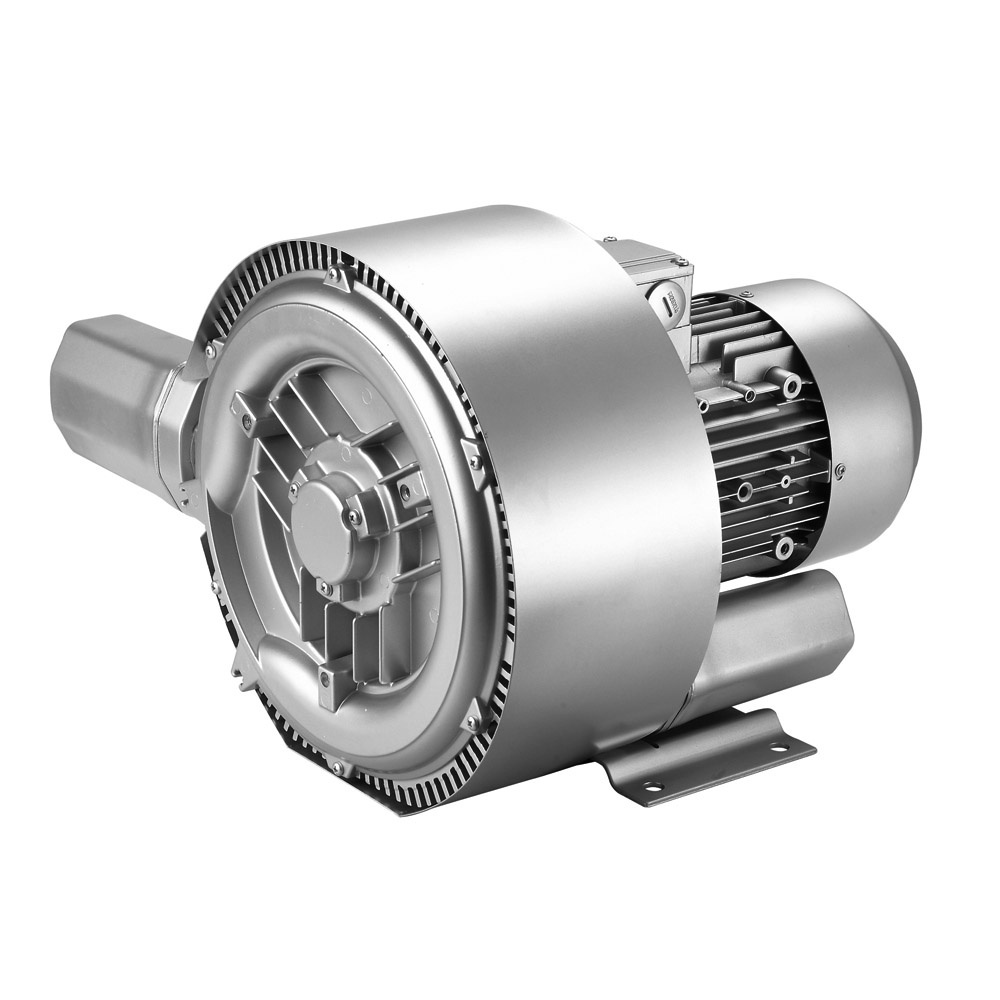

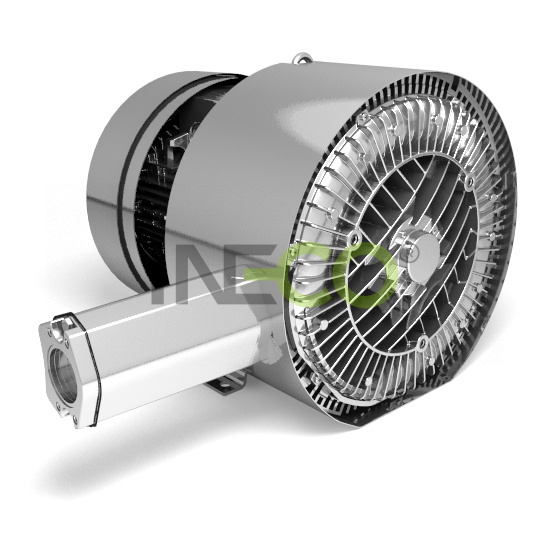

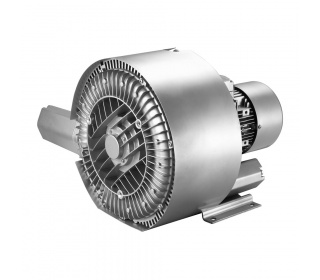

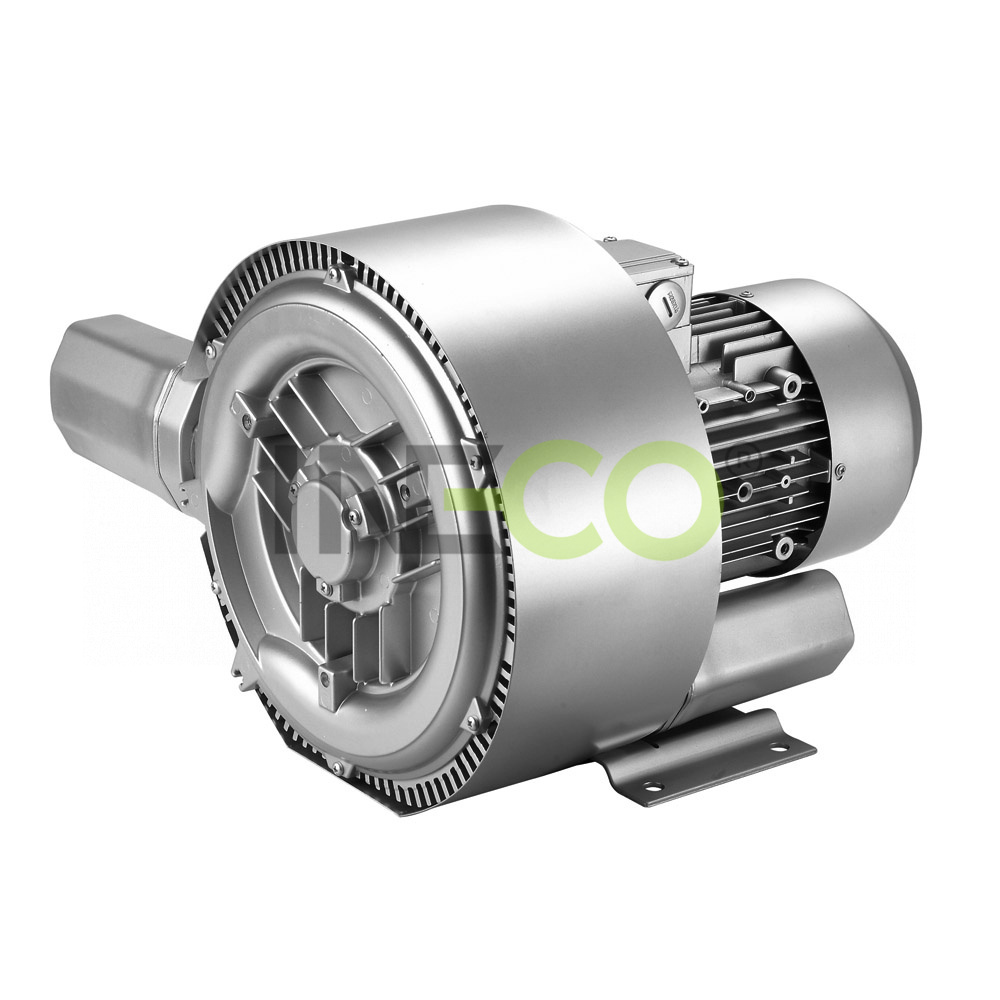

INW_dvostopenjska puhala / vakuumske črpalke

Značilnost, aplikacije, načelo
Tehnični podatki
Krivulje in dimenzije
Obrazec za povpraševanje

Značilnost:

široka uporaba
veliko število tipov
brezoljno delovanje
nizka glasnost
enostavno vzdrževanje
veliko območje moči
minimalno število gibljivih delov
enostavna montaža in demontaža
majhna teža
velika izbira opreme

Aplikacije:

prezračevanje v bioloških čistilnih napravah odpadnih vod (ČNOV)
industrijski sesalci: statični ali mobilni, čiščenje filtrov
podvodna masaža, hidromasažne kopalne kadi, hidromasažni stolp
zračni noži, sušilni proces
pnevmatični transportni sistem moke, pšenice itd.
zbiranje prahu, zračni noži
zračni odpadki iz sterilnih prostorov
toplotna kompresija pare za pridobivanje destilirane vode
sesanje proizvodnih ostankov
naprava za sesanje
pnevmatični transport prahu, pudrov, granul, umetnih vlaken, kapsul itd., vgradnja v nevarnih področjih z rizikom nastanka požara
manipulacija s sesalnimi loki, listanje in držanje delov z vakuumom
prezračevanje gojitvenih ribnikov
manipulacija z materialom, embaliranje s toplotnim krčenjem
sesanje prahu, držanje listov s sesanjem, plinski odpadni sistem
izsuševanje sten z vakuumom (vakuumske črpalke)

Načelo:

Plin je vsesan v notranjost orodja preko sesalnega lijaka z vgrajenim blažilnikom hrupa (1). V stranskem kanalu (2) mu gonilno kolo (3) oddaja svojo hitrost in plin se, istočasno, s centrifugalno silo poriva na področje kompresijske komore. Tako se, po spiralni poti, plin ponavljajoče stiska vse do izpraznitvenega lijaka (4), preko katerega gre ven. V primeru večstopenjskih puhal prehaja plin preko večjega števila kompresijskih komor, ki so nameščene ena za drugo in s tem se dosežejo višje razlike tlaka.

princip_postranny_kanal

Tip	Sesana količina (m3/h)	Tlak/ vakuum (mbar)	Motor (IP55), 50Hz, (60Hz)*			Glasnost (dB)	Teža (kg)	Priključitev puhala (notranji navoj)
			Moč	Napetost	Tok
			(kW)	(V)	(A)
Trifazne
INW 220 H26	88	240/210	0,7	200-240 ∆ / 345-415 Y	3,8 ∆ / 2,2 Y	55	15	G 1¼”
INW 320 H26	110	230/200	0,85	200-240 ∆ / 345-415 Y	4,2 ∆ / 2,4 Y	58	17	G 1¼”
INW 320 H36	110	290/280	1,3	200-240 ∆ / 345-415 Y	5,7 ∆ / 3,3 Y	58	20	G 1¼”
INW 420 H36	150	280/280	1,6	200-240 ∆ / 345-415 Y	7,5 ∆ / 4,3 Y	66	24	G 1½”
INW 420 H46	150	420/330	2,2	200-240 ∆ / 345-415 Y	9,7 ∆ /5,6 Y	66	27	G 1½”
INW 520 H46	230	410/340	3,0	200-240 ∆ / 345-415 Y	12,5 ∆ / 7,2 Y	72	39	G 2”
INW 520 H57	230	440/390	4,0	345-415 ∆	9,5 ∆ / 5,5 Y	72	43	G 2”
INW 720 H16	320	190/200	2,2	200-240 ∆ / 345-415 Y	9,7 ∆ / 5,6 Y	73	42	G 2”
INW 720 H26	320	260/280	3,0	200-240 ∆ / 345-415 Y	12,5 ∆ / 7,2 Y	73	47	G 2”
INW 720 H37	320	380/360	4,3	345-415 ∆	10,0 ∆ / 5,8 Y	73	53	G 2”
INW 720 H47	320	500/440	5,5	345-415 ∆	13,3 ∆ / 7,7 Y	73	66	G 2”
INW 720 H57	320	570/440	7,5	345-415 ∆	16,7 ∆ / 9,6 Y	73	71	G 2”
INW 820 H17	520	260/280	5,5	345-415 ∆ / 600-720 Y	13,3 ∆/ 7,7 Y	74	83	G 2½”
INW 820 H27	520	400/400	7,5	345-415 ∆ / 600-720 Y	16,7 ∆/ 9,6 Y	74	85	G 2½”
INW 820 H37	520	600/430	11,0	345-415 ∆ / 600-720 Y	28,0 ∆/ 16,2 Y	74	111	G 2½”
INW 820 H47	520	670/460	15,0	345-415 ∆ / 600-720 Y	32,5 ∆/ 18,8 Y	74	120	G 2½”
INW 920 H17	1110	270/300	12,5	345-415 ∆ / 600-720 Y	28,0 ∆/ 16,2 Y	74	187	G 4”
INW 920 H27	1110	370/410	16,5	345-415 ∆ / 600-720 Y	35,0 ∆/ 20,0 Y	74	189	G 4”
INW 920 H37	1110	500/440	20,0	345-415 ∆ / 600-720 Y	40,0 ∆/ 23,0 Y	74	191	G 4”
INW 920 H47	1110	590/440	25,0	345-415 ∆ / 600-720 Y	52,0 ∆/ 30,0 Y	74	193	G 4”
Enofazne
INW 220 A21	88	240/210	0,7	200-240	4,5	55	16	G 1¼”
INW 320 A31	120	280/240	1,1	200-240	7,3	58	17	G 1¼”
INW 420 A31	150	290/280	1,5	200-240	9,0	66	27	G 1½”

* 60 Hz zahtevajte prosim podatke.

Puhala s stranskim kanalom INWPodatkovni listi (pdf/2MB)

INW HP_visokotlačna puhala/vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 54 (zaščita pred prahom in brizgajočo vodo).

Motorji so izdelani v skladu z DIN EN 60 034/IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10 % pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10 %. Dopustno odstopanje frekvence je maksimalno +/- 2 %.

Krivulje moči

Dvostopenjska puhala/črpalke INW
