Model S-2007

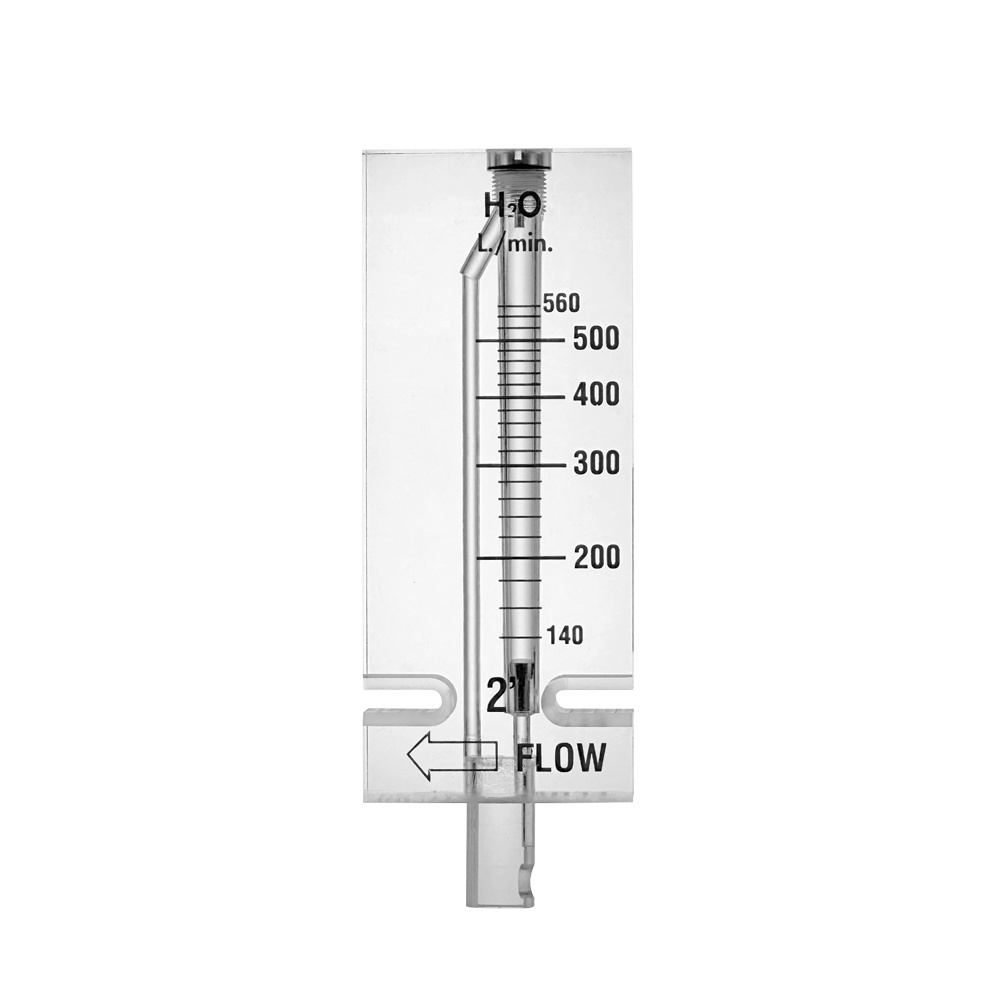

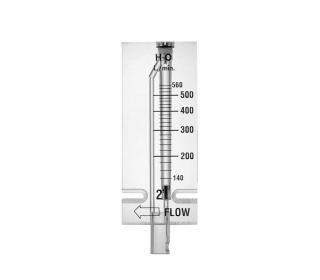

Merilnik pretoka S-2007 za merjenje uporablja princip cevi Pitot. Telo merilnika pretoka je narejeno iz polimetakrilata PMMA z največjo toplotno odpornostjo 70 ° C. Merilnik pretoka je pritrjen na cev z dvema kovinskima jermenoma.
Maks. temperaturna odpornost: 70 °C
Maksimalno testiran tlak: 10 bar
Natančnost: +/- 10 %.
| Tip |
Voda l/min max. |
DN |
Ø |
| S-40 | 330 | 40 | 1 ½“ |
| S-50 | 560 | 50 | 2” |
| S-65 | 900 | 65 | 2 ½“ |
| S-80 | 1200 | 80 | 3” |
| S-100 | 2000 | 100 | 4” |
| S-125 | 3000 | 125 | 5” |
| S-150 | 4500 | 150 | 6” |
| S-200 | 7200 | 200 | 8” |
Opozorilo:

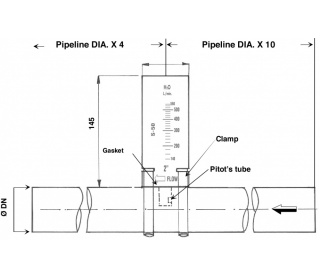

Merilnik pretoka mora biti nameščen tako, da je pred njim ena ravna cev 10-kratna dimenzija cevi (10 x DN) in ravna cev 4-kratna dimenzija cevi (4 x DN) za njo. Ta pogoj je nujen za natančnost meritve.
