Model G
Merilniki pretoka G 50 in G 60 so primerni za merjenje majhnih in srednjih pretokov tekočin in plinov. Lahko se namesti na navpične ali vodoravne cevi. Merilnik pretoka PMMA je zasnovan z navojnim priključkom 1/4 „- 3/8“ za G 50 in 3/8 „- 1/2“ za G 60.
Načelo: Od turbine merilnika pretoka se signal pošlje na Hallov senzor, ki je zunaj nameščen na merilnike pretoka brez stika s tekočino. Nato se signal pretvori v tok s pomočjo PLC.
Maks. temperaturna odpornost: 70 °C
Maksimalno testiran tlak: 10 bar
Natančnost: +/- 2/3
Različica: impulzni izhod, zaslon
| Tip |
Različica |
Pretok vode l/min |
Navojna priključitev G | Dolžino A (mm) |
| G 50 | impulzni izhod | 0,3 - 3 0,5 - 5 0,8 - 8 1 - 10 |
1/4” 3/8” |
50 |
| G 50-D | zaslon | 0,3 - 3 0,5 - 5 0,8 - 8 1 - 10 |
1/4” 3/8” |
138 |
| G 60 |
impulzni izhod | 2,5 - 25 3,5 - 35 4 - 40 |
3/8” 1/2” |
60 |
| G 60-D |
zaslon | 2,5 - 25 3,5 - 35 4 - 40 |
3/8” 1/2” |
148 |
Opozorilo:
Merilec pretoka mora biti nameščen tako, da bodo pred njim in za njim ravni cevovodi v dolžini 5 krat dimenzija cevovod (5 x DN).
Ta pogoj je nujen zaradi natančnosti merjenja.

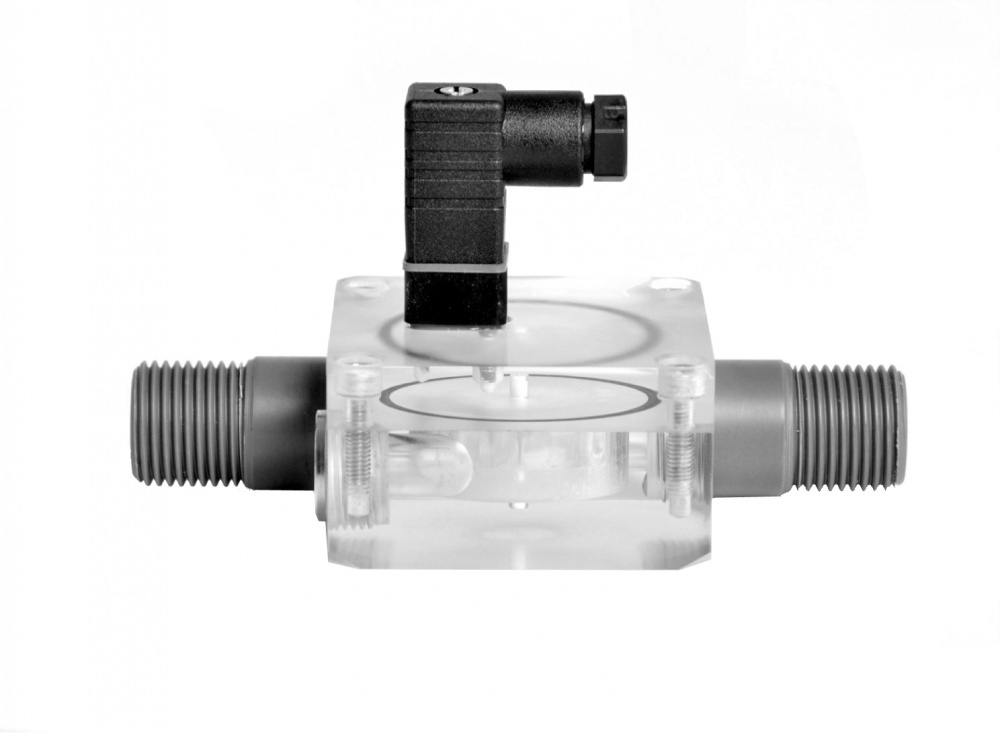

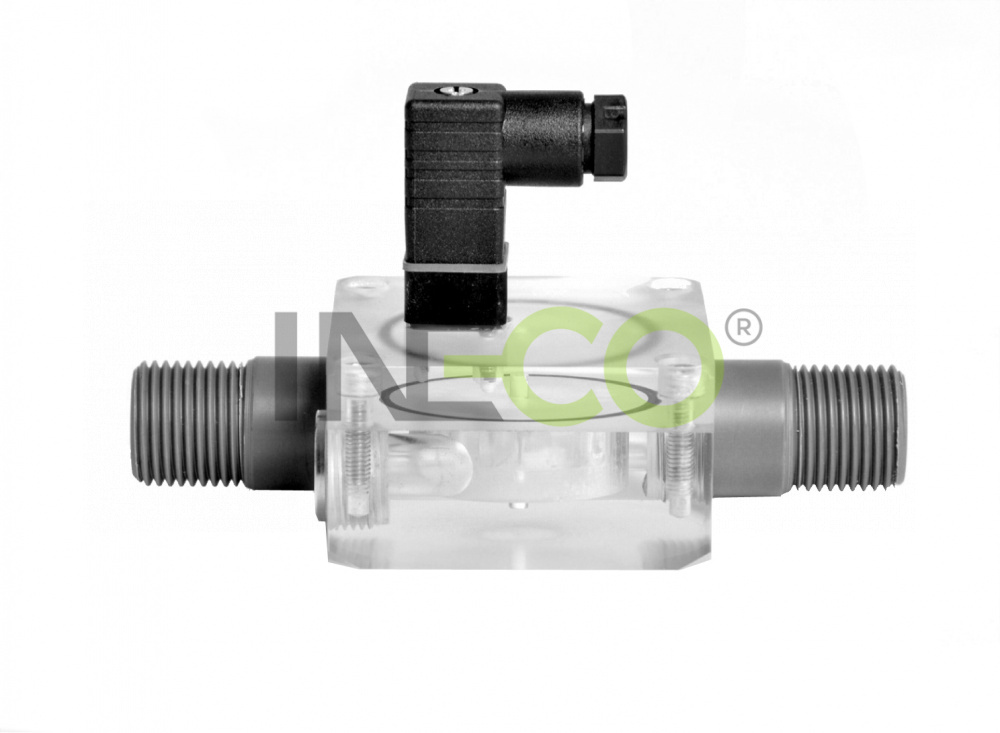

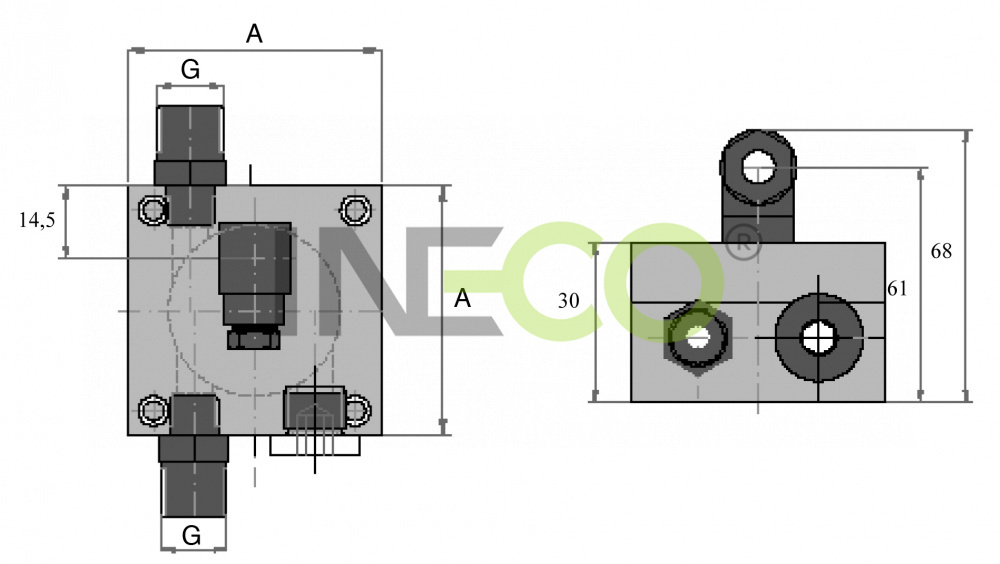

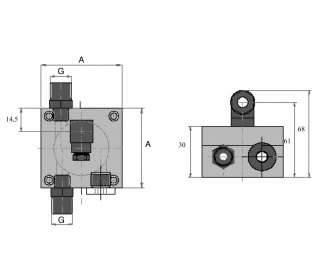

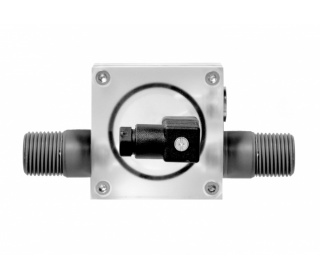

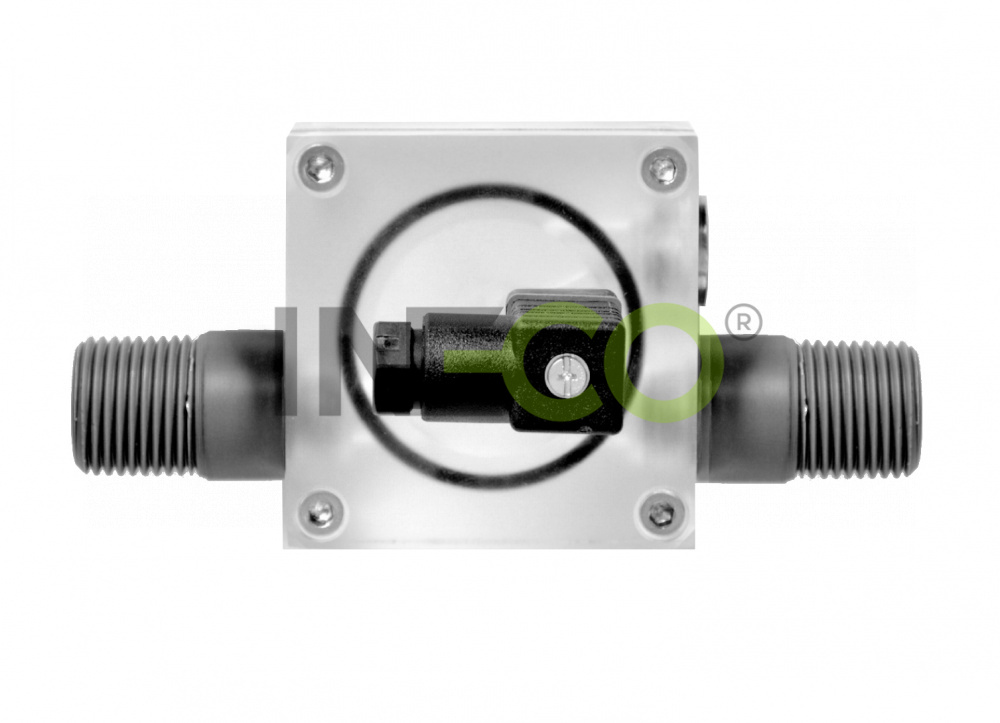

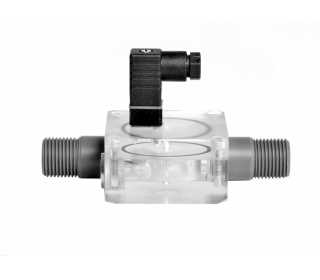

Merilec pretoka G 50 / G 60 impulzni izhod

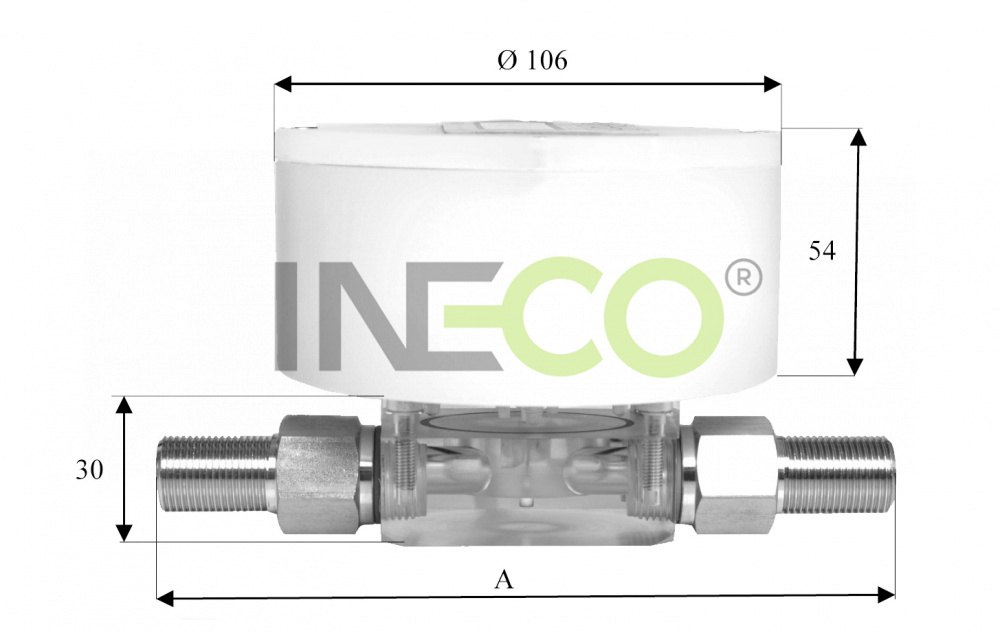

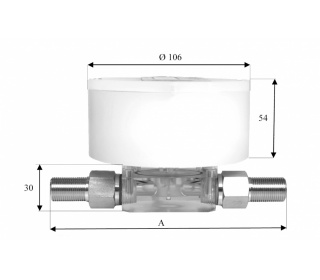

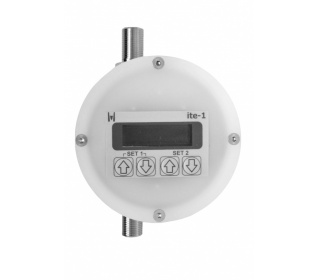

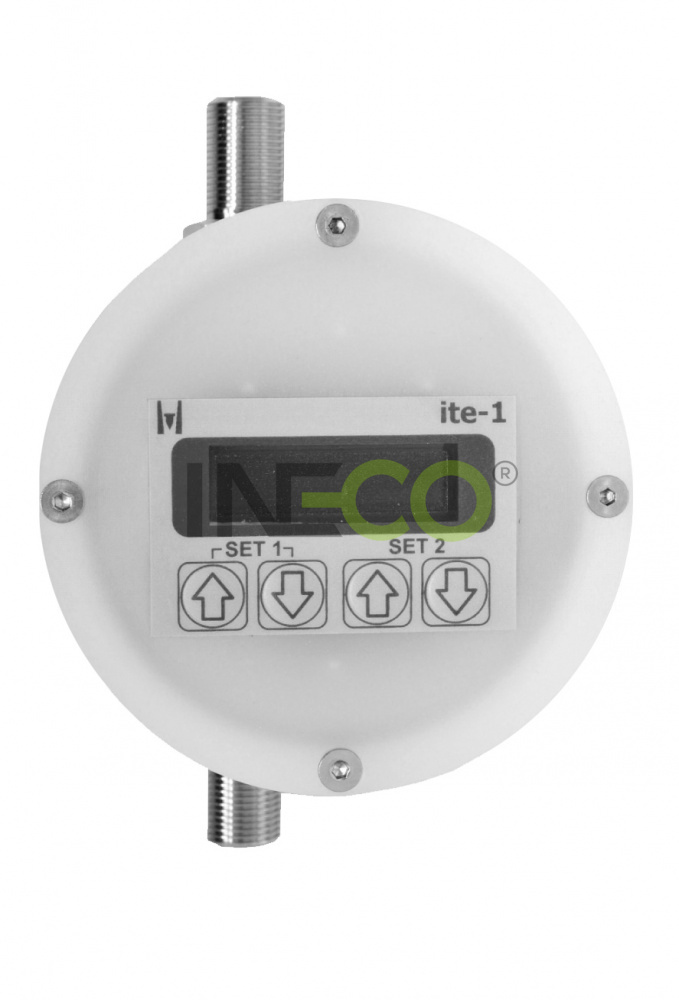

Merilec pretoka G 50-D / G 60-D zaslon
