Model D-EL
Merilnik pretoka D-EL se uporablja za merjenje pretoka srednjih in velikih tekočin. Merilnik pretoka se lahko namesti na vodoravne ali navpične cevi. Izdelana je v dveh izvedbah, z navojnim priključkom in vmesnim prirobničnim priključkom. Merilnik pretoka D-EL za merjenje uporablja princip Hallovega senzorja. Telo merilnika pretoka je iz PVC-ja in Moplena z največjo toplotno odpornostjo 60 ° C.
Maks. temperaturna odpornost: 60 °C
Maksimalno testiran tlak: 16 bar
Natančnost: +/- 2/3 %.
Različice:
Z zaslonom
- prirobnični priključek
- navojni priključek
S pulznim izhodom
- prirobnični priključek
- navojni priključek
| Tip |
Pretok m3/h |
Navojna povezava |
Prirobnična priključitev DN |
| D-EL-15 | 0,5 - 5 | 1/2” | -- |
| D-EL-20 | 0,8 - 8 | 3/4” | -- |
| D-EL-25 | 1,5 - 15 | 1” | -- |
| D-EL-32 | 2 - 20 | 1 1/4” | -- |
| D-EL-40 | 3,5 - 35 | 1 1/2” | DN 40 |
| D-EL-50 | 7 - 70 | 2” | DN 50 |
| D-EL-65 | 10 - 110 | -- | DN 65 |
| D-EL-80 | 18 - 180 | -- | DN 80 |
| D-EL-100 | 25 - 250 | -- | DN 100 |
Opozorilo
Merilec pretoka mora biti nameščen tako, da bodo pred njim in za njim ravni cevovodi v dolžini 10 krat dimenzija cevovod (10 x DN).
Ta pogoj je nujen zaradi natančnosti merjenja.

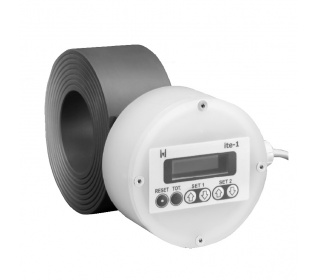

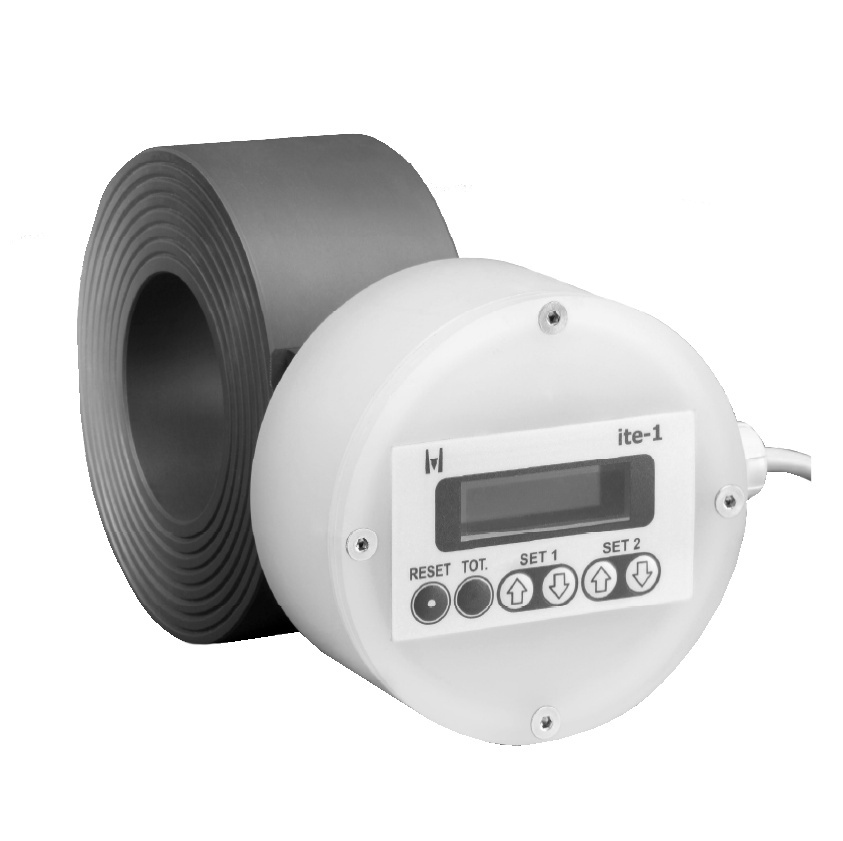

D-EL s prikazovalnikom - Prirobnični priključek

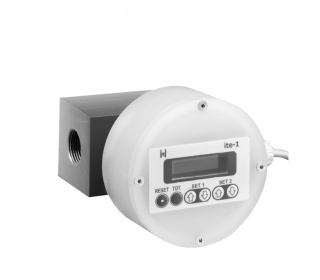

D-EL z zaslonsko povezavo z navojem

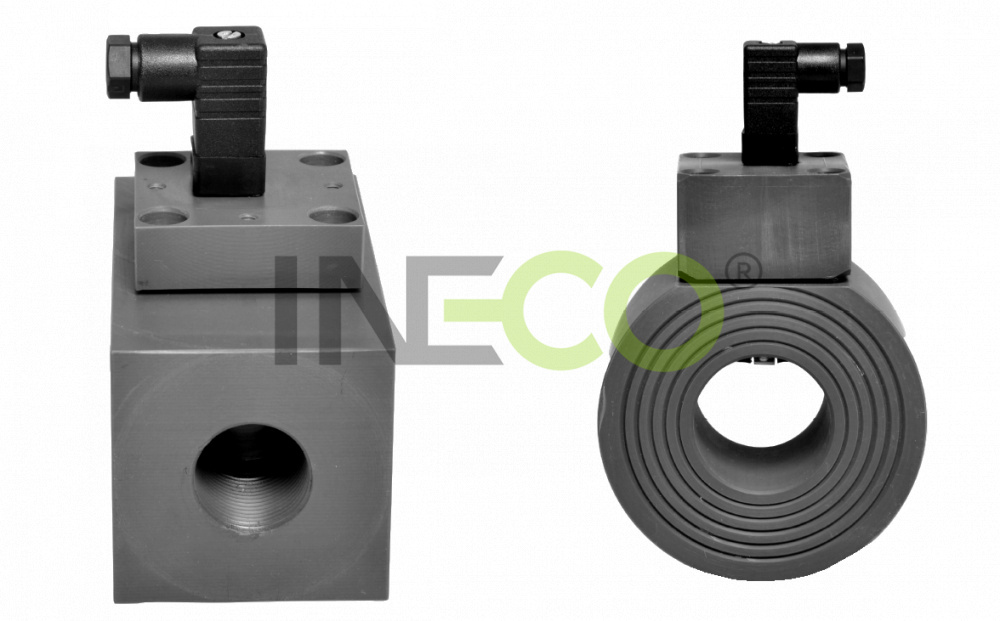

D-EL s impulznim izhodom - s navojem / prirobnična povezava

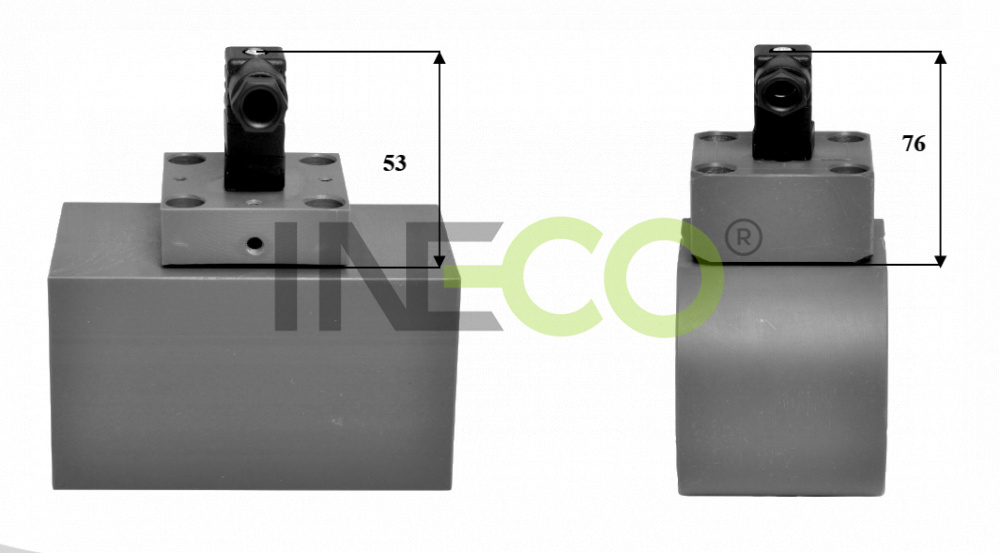

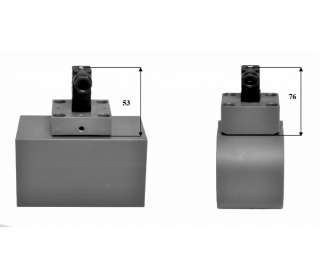

D-EL s impulznim izhodom - s navojem / prirobnična povezava dimenzije

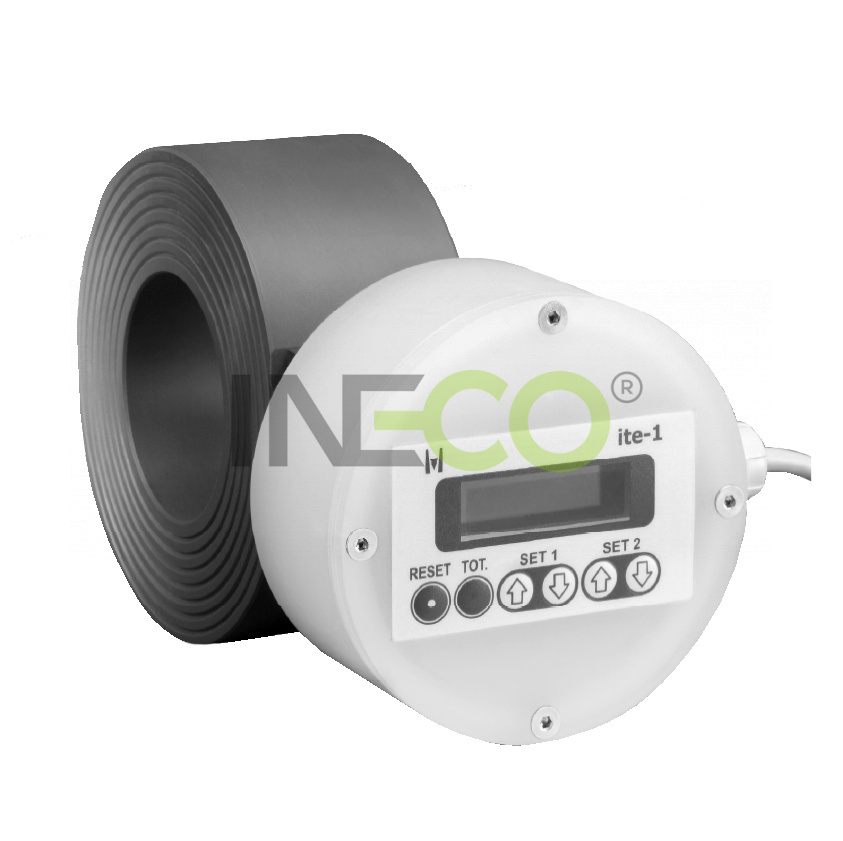

D-EL s prikazovalnikom - prirobnična povezava

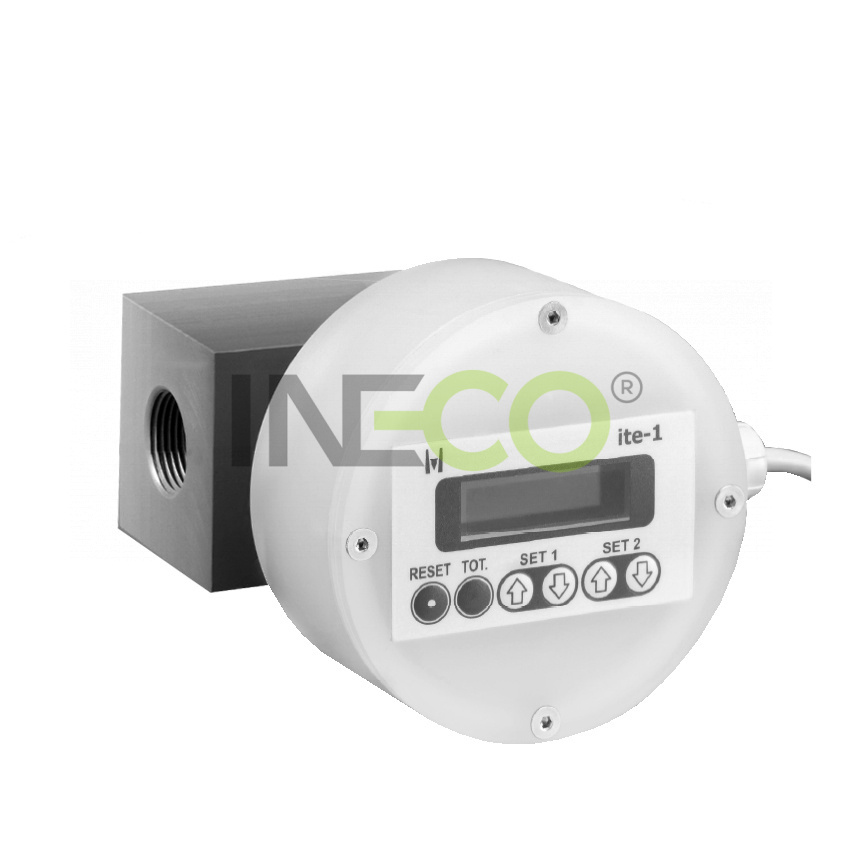

D-EL z zaslonsko povezavo z navojem

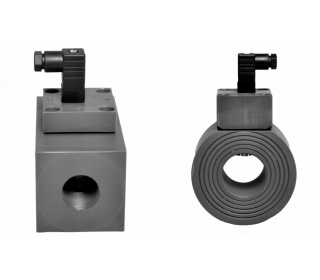

D-EL s impulznim izhodom - s navojem / prirobnična povezava

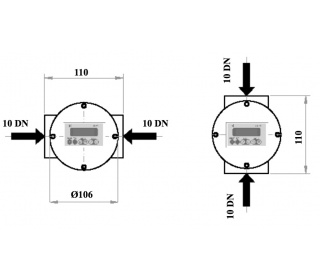

D-EL z zaslonsko povezavo z navojem dimenzije

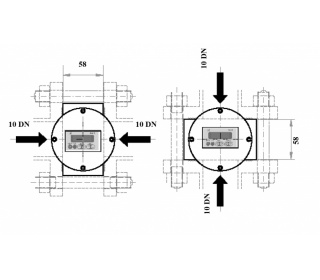

D-EL s prikazovalnikom - prirobnična povezava dimenzije
D-EL s impulznim izhodom - s navojem / prirobnična povezava dimenzije - 3
