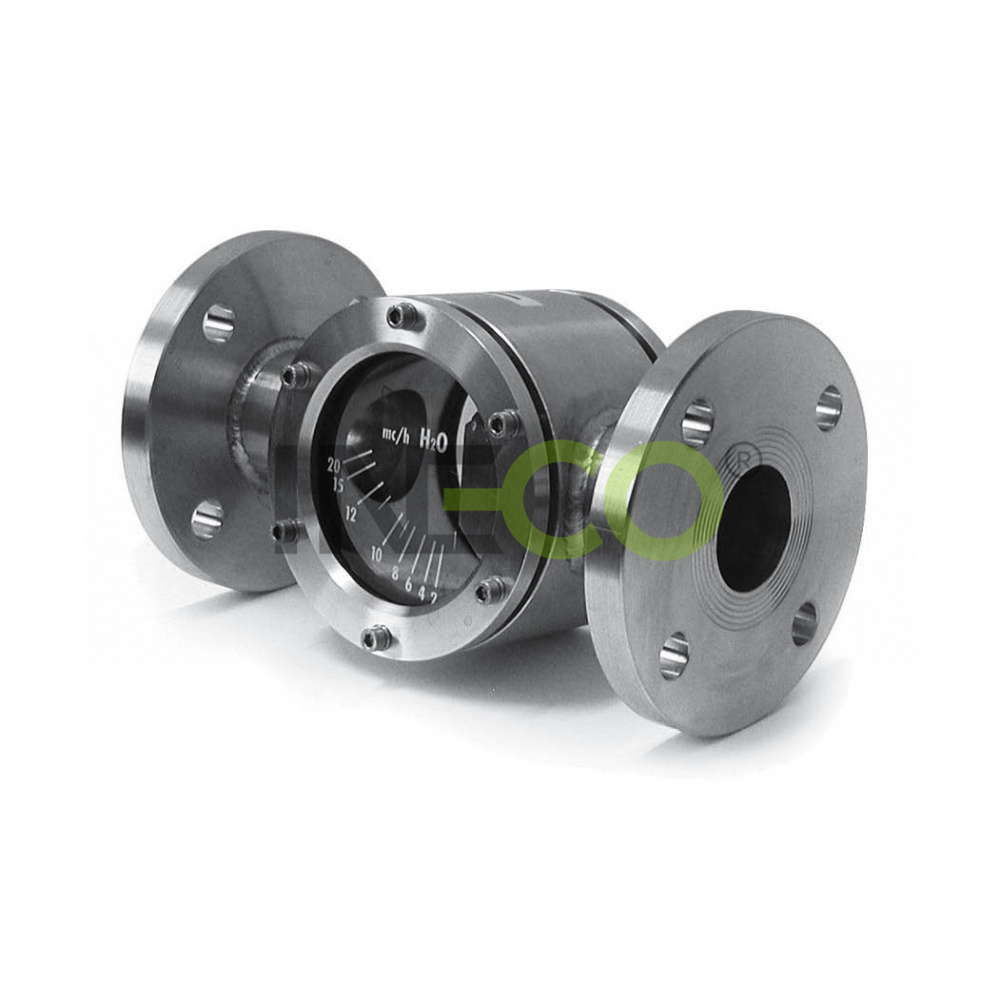

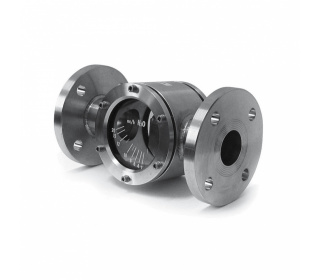

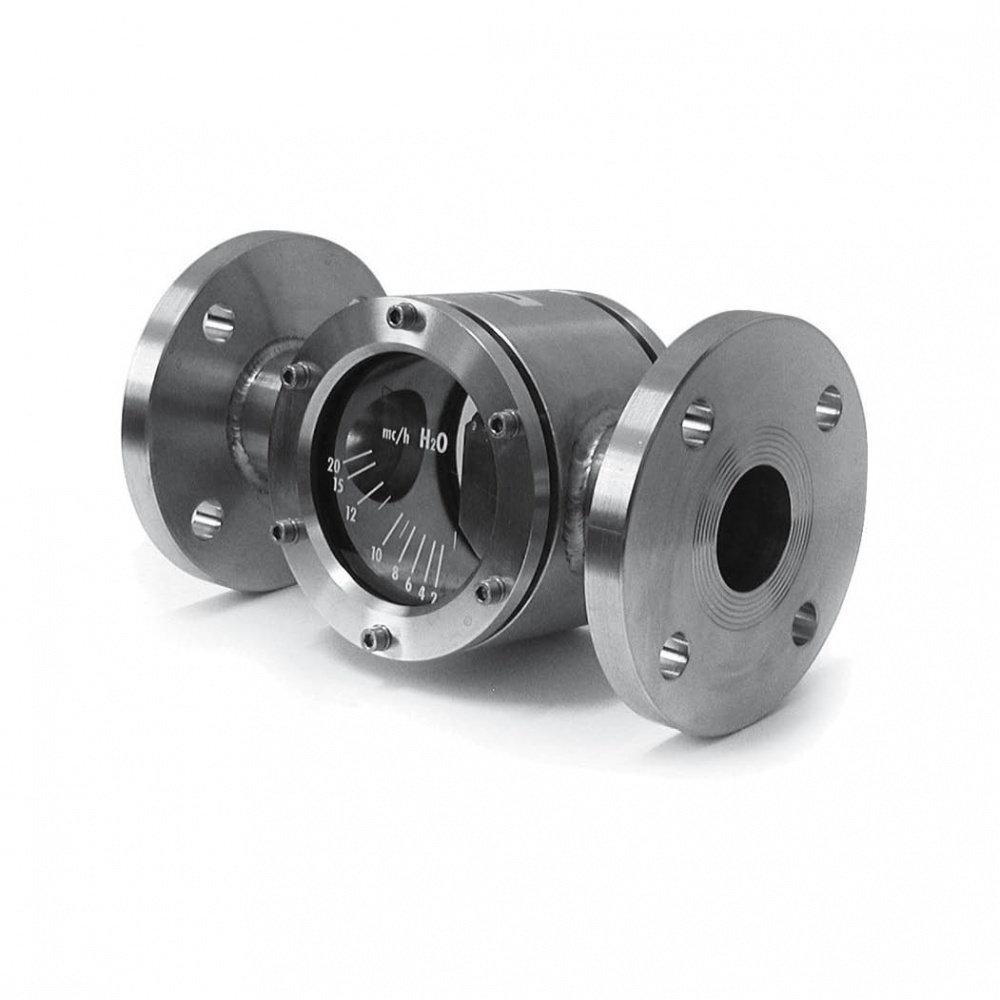

Vizualni indikatorji pretoka z okencem Model W
Vizualni indikatorji pretoka z okencem
Vizualni indikatorji pretoka z okencem model „W“ so indikatorji pretoka za vidno kontrolo tekočin v industrijskih postopkih in za zunanjo mehansko odkrivanje zelo onesnaženih tekočin. Merilci pretoka so izdelani iz različnih materialov z gibljivim lopatičnim kazalcem prostega pretoka. Priključitev merilca pretoka je lahko navojno osna ali prirobnična. S tesnilom NBR je temp. odpornost merilcev pretoka do 100 °C, s teflonskim tesnilom vse do 250 °C. Merilci pretoka so lahko pritrjeni samo na vodoravnih cevovodih. Merilci pretoka se lahko po želji izdelajo za PN16, PN25, PN40.
Maks. temperaturna odpornost: 250 °C.
Maksimalni obratovalni tlak: 10 bar, PN16, PN25, PN40.
Natančnost: +/- 10 %.
| Tip |
m3/uro max. |
A |
Prirobnica DN | Navojna (“) |
| W-40 | 12 | 260 | 40 | 1 ½“ |
| W-50 | 20 | 280 | 50 | 2” |
| W-65 | 40 | 300 | 65 | 2 ½“ |
| W-80 | 60 | 330 | 80 | 3” |
| W-100 | 100 | 400 | 100 | 4” |
| W-125 | 150 | 420 | 125 | 5” |
| W-150 | 200 | 420 | 150 | 6” |
| W-200 | 250 | 520 | 200 | 8” |
 |
 |
