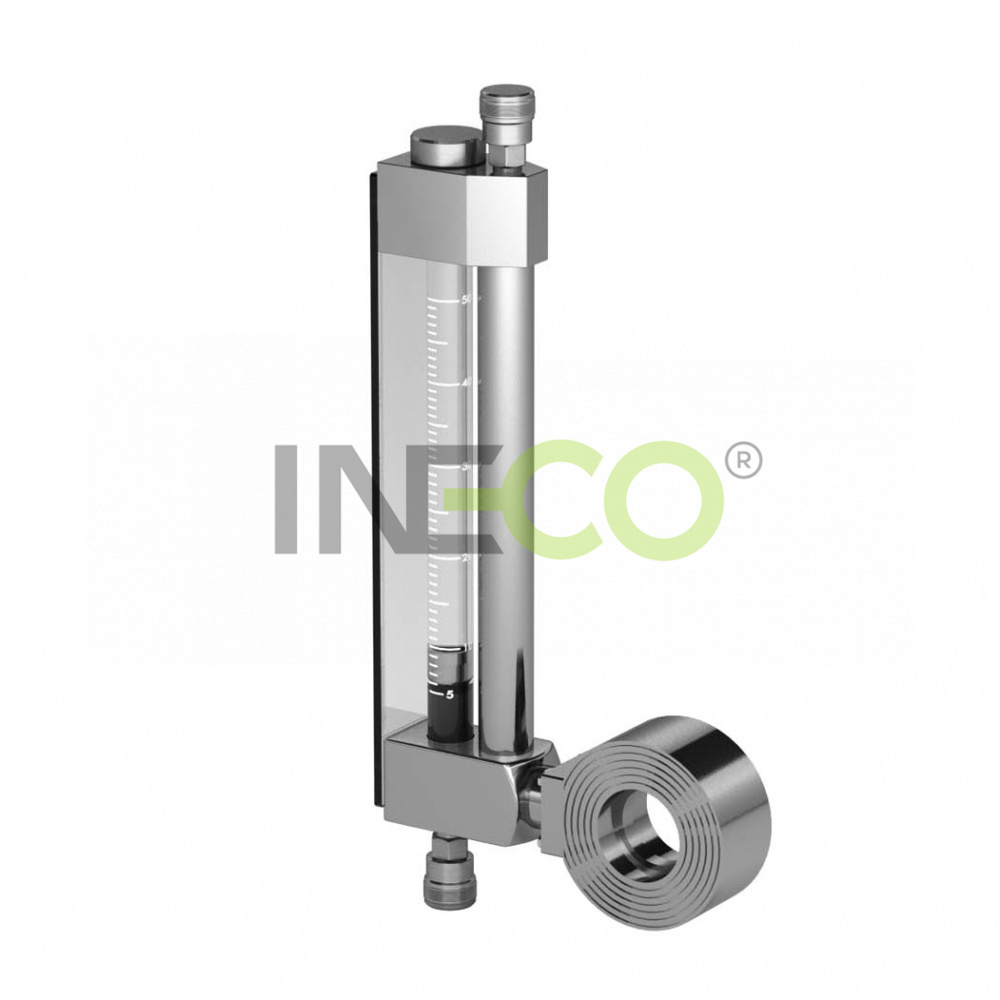

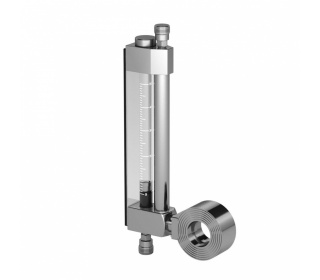

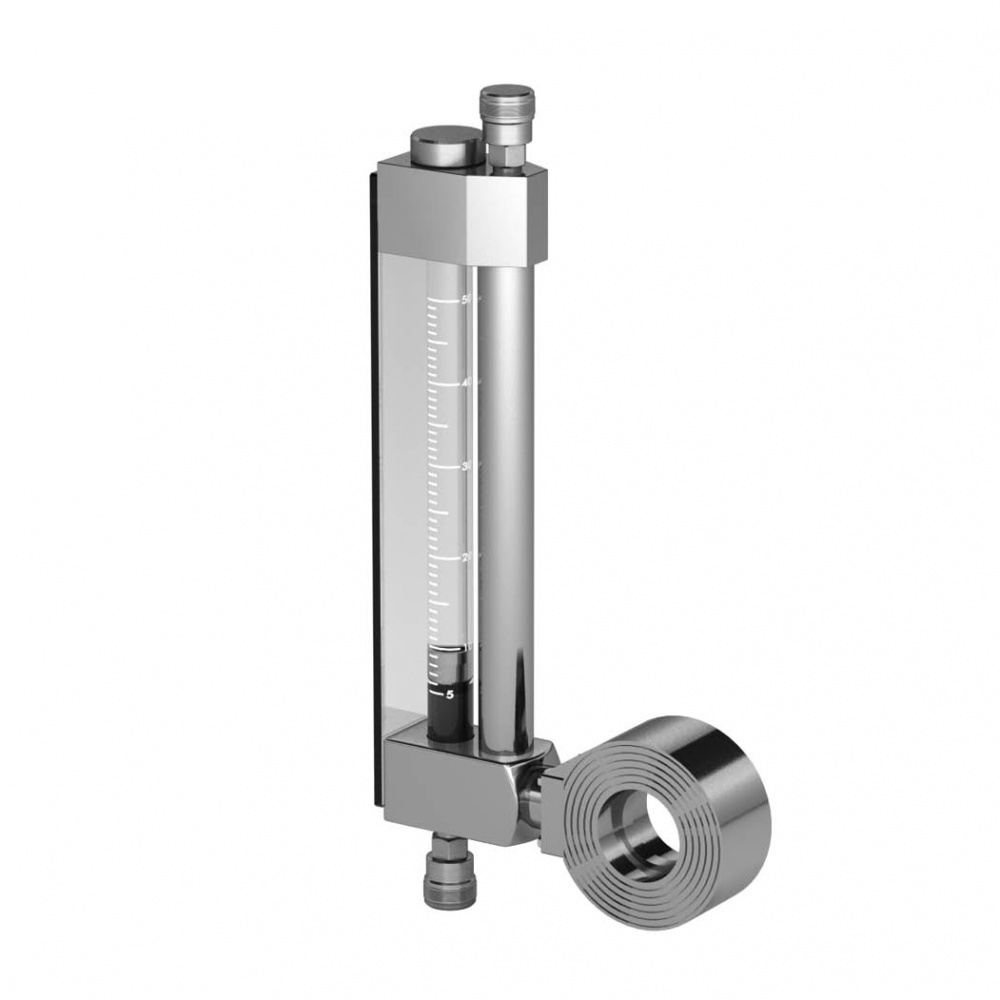

Členasti medprirobnični merilci pretoka Model Tz merilno odprtino
Členasti medprirobnični merilci pretoka z merilno odprtino
Merilci pretoka tipa „T“ z merilno odprtino so primerni za nadziranje velikih pretokov. Ohišje merilce pretoka je izdelano iz polikarbonata (maks. temperaturna odpornost 120 °C) ali iz polisulfona (maks. temperaturna odpornost 160 °C). Ob uporabi primernih materialov se lahko uporablja tudi za merjenje kemično agresivnih tekočin. Merilec pretoka se lahko inštalira na vodoravne ali navpične cevovode z naraščajočim ali s padajočim, z desnim ali levim pretokom.
Po želji se lahko merilna naprava priključi na daljavo in je lahko opremljena
z indikatorjem min./maks. pretoka. Po želji: PN25 in PN40.
Maksimalno testiran tlak: 16 bar.
Natančnost: +/-5 %.
Tip |
Voda m3/uro |
UNI PN 10 |
ASA 150 | ||||
DN | A |
B |
DN |
A | B | ||
T-40 | 25 | 40 | 92 |
110 |
1 ½“ | 83 |
131 |
T-50 | 50 |
50 |
107 |
120 |
2” | 102 |
138 |
T-65 | 80 |
65 | 127 |
130 |
2 ½“ | 121 |
148 |
T-80 | 130 | 80 | 142 |
138 |
3” | 134 |
154 |
T-100 | 200 |
100 | 162 | 149 | 4” | 172 |
173 |
T-125 | 300 |
125 |
192 | 164 |
5” | 194 |
184 |
T-150 | 450 |
150 | 218 |
177 | 6” | 220 |
197 |
T-200 | 800 | 200 |
270 |
205 |
8” | 277 |
225 |
T-250 | 1000 | 250 | 328 | 281 | 10" | 337 | 285 |
T-300 | 1000 | 300 | 378 | 308 | 12" | 406 | 319 |
Model |
Možnosti izvedbe - pretok (m3/uro) | |||||||
T-40 | 5 |
6 | 8 | 12 | 15 | 18 | 22 | 25 |
T-50 | 8 |
12 | 18 | 22 | 25 | 30 | 40 | 50 |
T-65 | 25 |
30 | 40 | 50 | 60 | 80 | ||
T-80 | 30 |
40 | 50 | 60 | 80 | 100 | 130 | |
T-100 | 50 |
60 | 80 | 100 | 120 | 130 | 150 | 200 |
T-125 | 100 |
120 | 160 | 200 | 270 | 300 | ||
T-150 | 100 |
120 | 150 | 200 | 270 | 300 | 350 | 450 |
T-200 | 220 |
420 | 640 | 800 | ||||
T-250 | 350 |
450 | 500 | 600 | 800 | 1000 | 1200 | 1500 |
T-300 | 500 |
600 | 800 | 1000 | 1200 | 1500 |
Opozorilo: biti nameščen tako, in za njim ravni cevovodi dimenzija cevovod (10 x DN). Ta pogoj je nujen zaradi natančnosti merjenja. |
||
