Akrilatni (PMMA) merilci pretoka Model A/Mza majhne pretoke
Akrilatni (PMMA) merilci pretoka za majhne pretoke

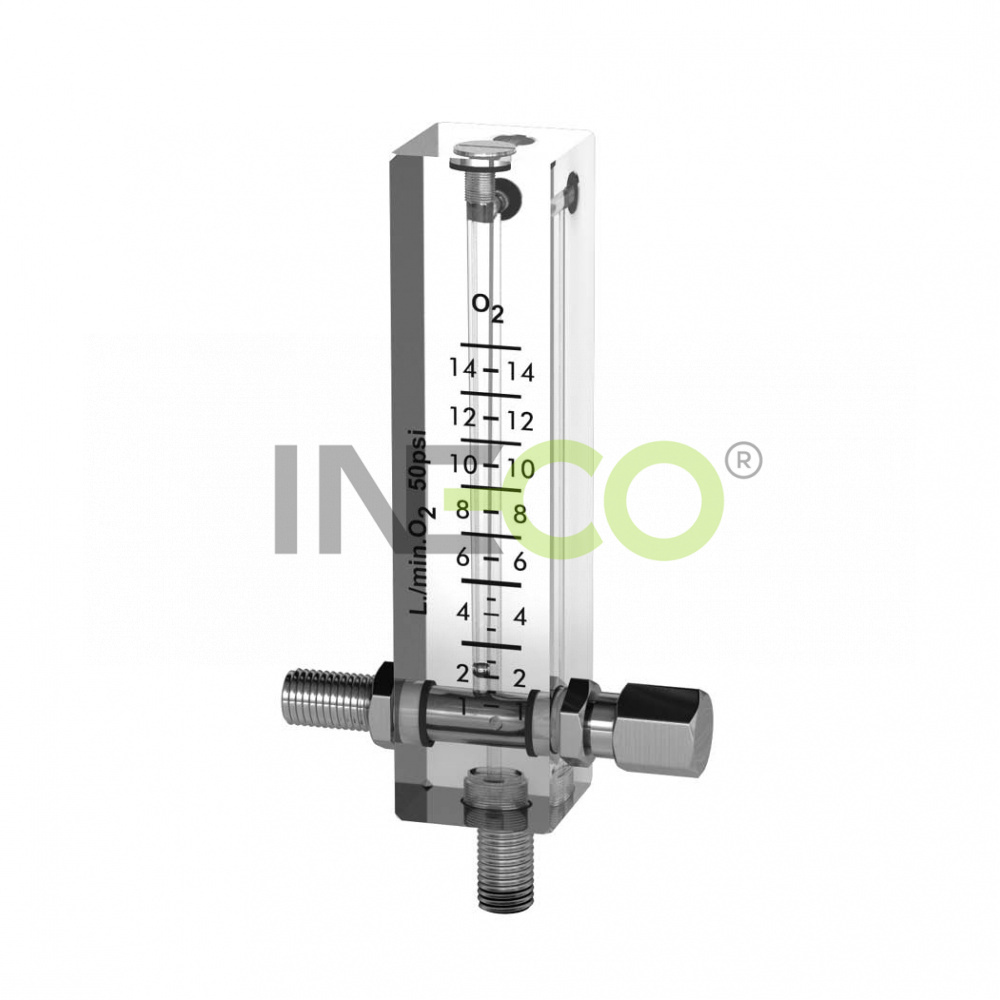

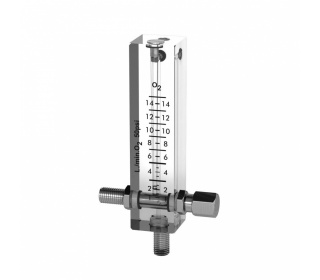

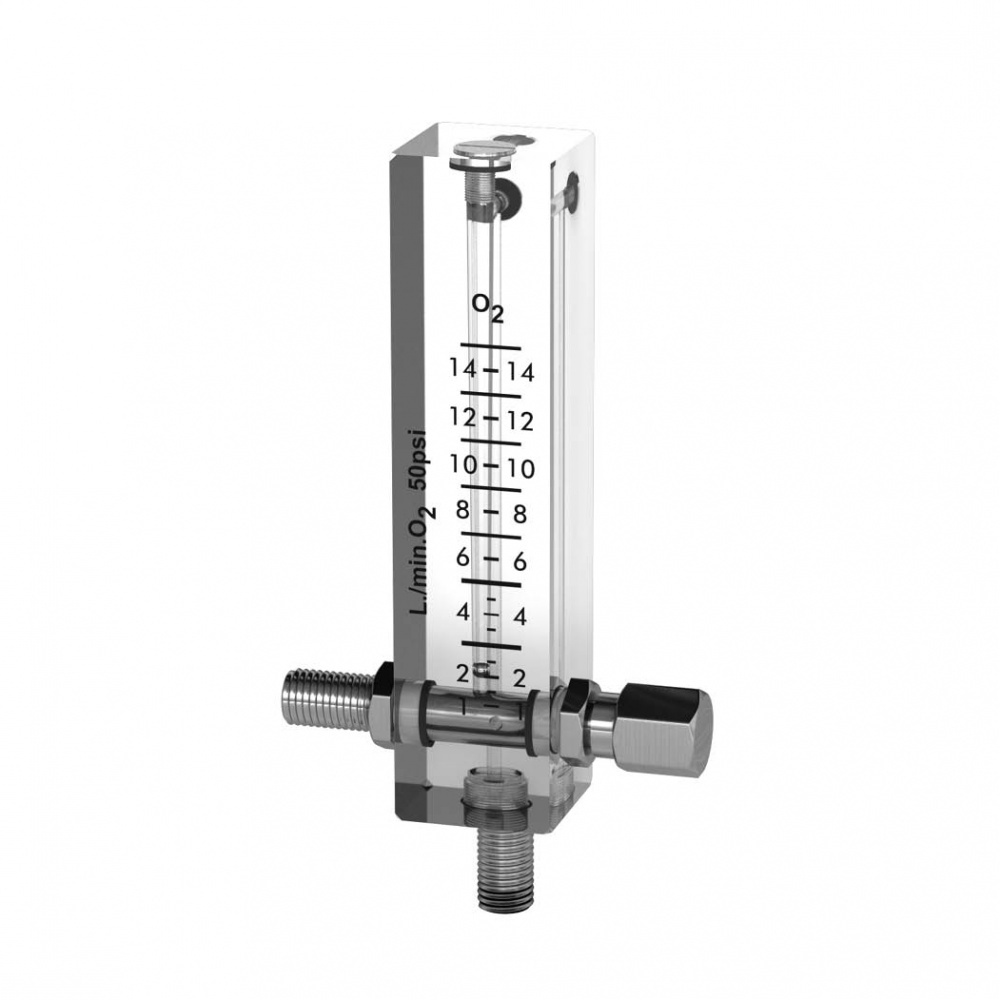

A/M serija merilcev pretoka za merjenje majhnih pretokov tekočin in plinov. Merilci pretoka so izdelani iz polimetilmetakrilata (PMMA) s stožčasto merilno odprtino neposredno v ohišju merilne naprave. Maks. temperaturna odpornost je 70 °C. Plovec je običajno okrogel, iz nerjaveče površine AISI 316, glede na medij, ki se meri, je lahko najlonski, steklen, aluminijast ali pa iz drugega materiala. Merilec pretoka je opremljen z iglastim ventilom iz z nikljem prevlečene medenine ali nerjavečega jekla za doziranje medija na želeno vrednost. Proizvaja se s stransko in pravokotno priključitvijo.
Maks. temperaturna odpornost: 70 °C.
Maksimalno testiran tlak: 10 bar.
Natančnost: +/- 5 %.
Tip |
A | B | C" | I | Konstrukcija | Voda l/uro maks. | Zrak l/min., tlak okolice maks. |
a-m 95 | 95 | 30 | 1/4”- 3/8” | 65 | 1 * 2 * 3 | 40 | 15 |
a-m 120 | 120 | 30 | 1/4”- 3/8” | 90 | 1 * 2 * 3 | 50 | 35 |
a-m 145 | 145 | 30 | 1/4”- 3/8” | 115 | 1 * 2 * 3 | 120 | 50 |
a-m 185 | 185 | 30 | 3/8” | 155 | 1 | 150 | 80 |
|
![]() |
![]() |
![]() |

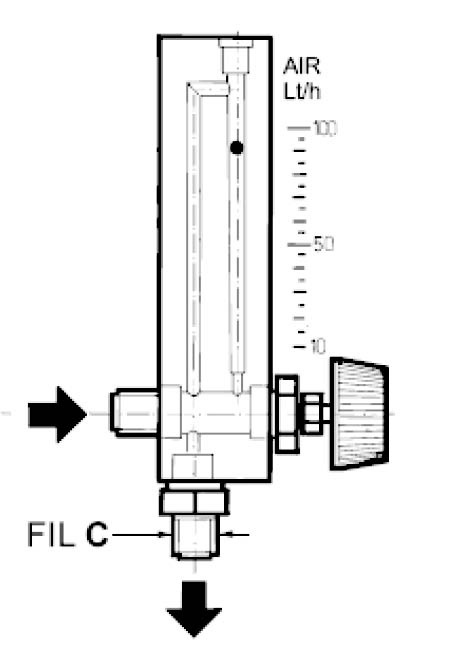

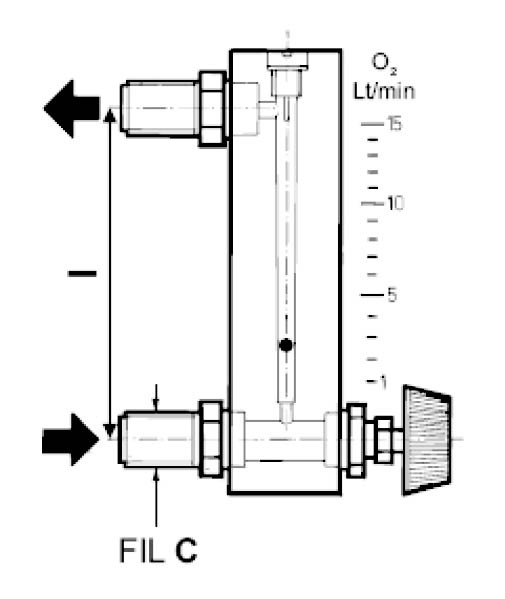

stranska priključitev | pravokotna priključitev |
frontalni tip |
