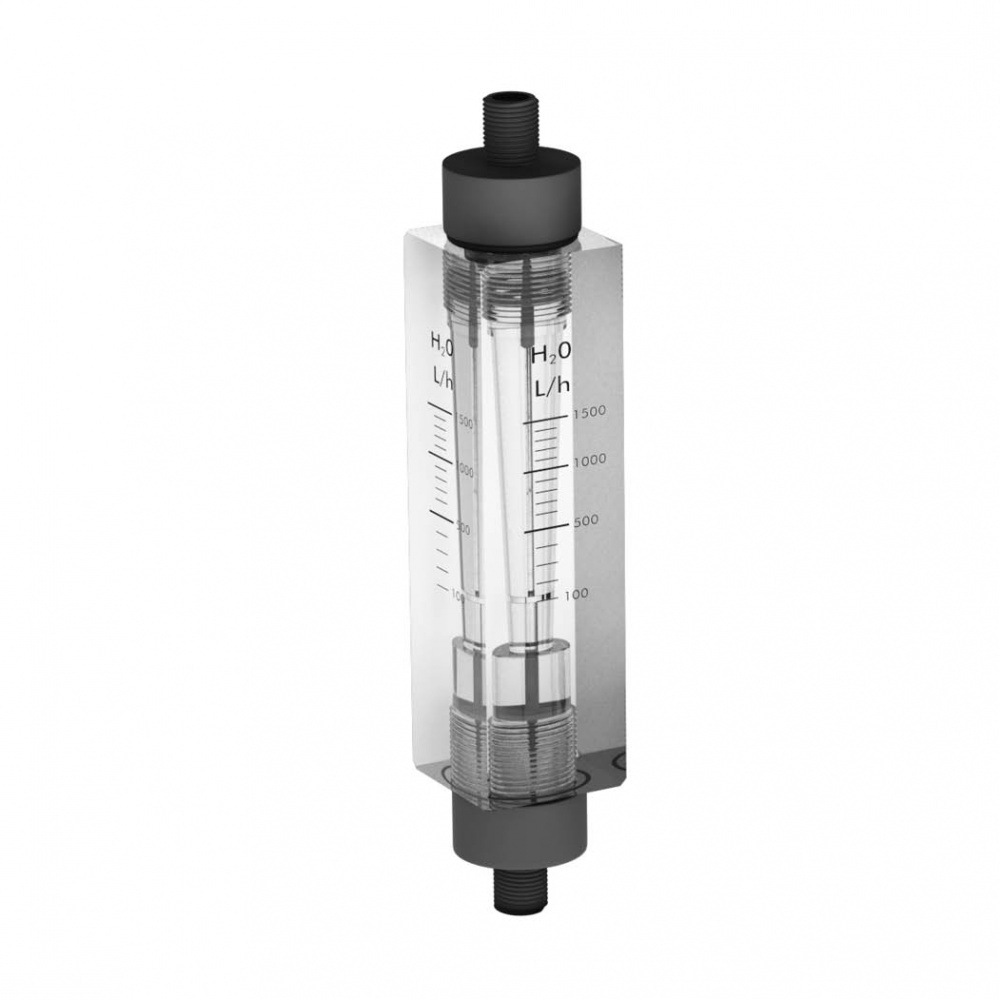

Merilci pretoka iz akrilata (PMMA) Model Rza merjenje majhnih in srednjih pretokov
Merilci pretoka iz akrilata (PMMA) za merjenje majhnih in srednjih pretokov
Merilci pretoka „R“ so izdelani samo iz polimetilmetakrilata (PMMA) s kalibrirano in z loščilno stožčasto merilno odprtino, ki se nahaja neposredno v ohišju merilne naprave. Maks. temperaturna odpornost je 70 °C. Kontroliran ali prosti plavač je izdelan iz različnih materialov: nerjaveče jeklo AISI 316, Hastelloy, PVC, PTFE, Moplen, itd. Merilci pretoka imajo lahko navojno stransko, navojno osno ali prirobnično osno priključitev. Merilci pretoka so lahko po želji izdelani tudi za PN16, PN25, PN40. Po želji se lahko merilci pretoka dobavljajo z indikatorjem min./maks. pretoka.
Maks. temperaturna odpornost: 70 °C.
Maksimalno testiran tlak: 10 bar, PN16, PN25, PN40.
Natančnost naprave: +/-5 %.
| Tip | Voda l/uro | Zrak m3/uro |
navojna priključitev |
stranska priključitev |
||||||
| DN | A | B | C | DN | A | B | C | |||
| R1 | 120 | 6 | 1/2” | 127 | 35 | 40 | 15 | 127 | 60 | 35 |
| 200 | ||||||||||
| 300 | 8 | |||||||||
| 400 | ||||||||||
| 500 | 10 | |||||||||
| R2 | 600 | 15 | 1/2” | 160 | 40 | 45 | 15 | 160 |
80 | 40 |
| 800 | ||||||||||
| 1200 | 3/4” | 20 | ||||||||
| 1500 | 25 | |||||||||
| 2000 | 1” | 25 | ||||||||
| R3 | 3000 | 40 | 1” | 190 | 40 | 50 | 25 | 190 | 80 | 45 |
| 4000 | ||||||||||
| R4 | 6000 | 60 | 1” | 190 | 40 | 60 | 40 | 190 | 80 | 60 |
| 8000 | 1 ¼“ | |||||||||
| 12000 | 100 | 1 ½“ | ||||||||
| Tip | stransko navojni | |||||
| DN | A | B | C | E | I | |
| R1 | 3/8” - 1/2” | 127 | 15 | 40 | 40 | 95 |
| R2 | 1/2” - 3/4” - 1” | 160 | 15 | 45 | 45 | 115 |
| R3 | 3/4” - 1” | 190 | 15 | 50 | 50 | 125 |
| Stransko navojni | Osno navojni | Osno prirobnični |
|
|
 |
 |
