Model PDčlenasti merilci pretoka z medprirobnično priključitvijo z merilno odprtino

Členasti merilci pretoka z medprirobnično priključitvijo z merilno odprtino

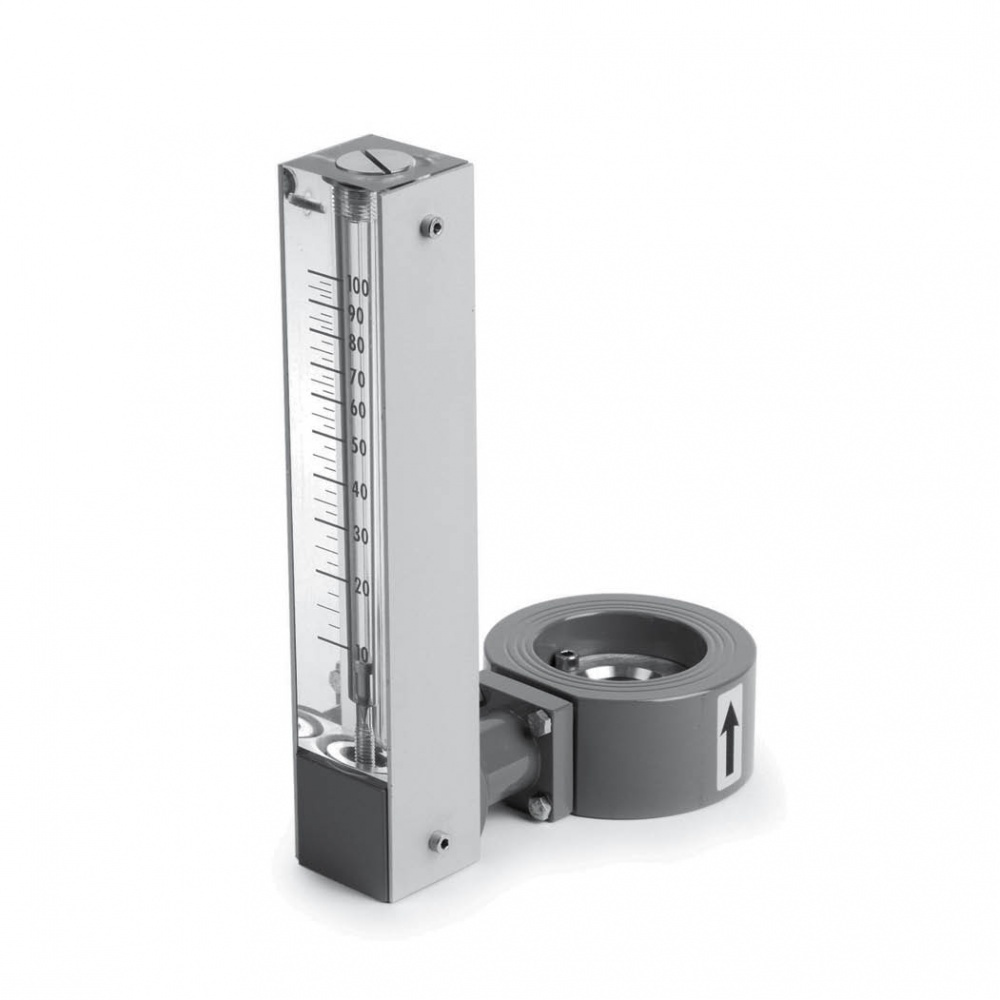

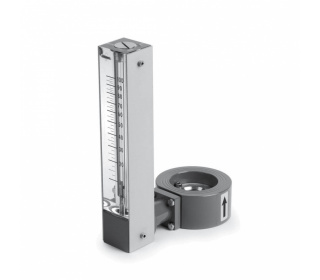

PD merilec pretoka je kompakten, lahek z vidnim delom merilnega obsega v prozornem delu, s proti udarcem odpornim polimetilmetakrilatom (PMMA), maks. temperaturna odpornost je 70 °C. Dobavlja se povsod tja, kjer se zahteva kontrola in merjenje velikih obsegov v majhnem prostoru. Merilec pretoka je lahko inštaliran na vodoravne ali navpične cevovode. Vzdrževanje in čiščenje akrilatnega merilca je še posebej enostavno. Serija „PD“ merilcev pretoka je primerna za čistilne naprave odpadnih vod, za negorljive tekočine, za vinske linije, toplarne, itd.


Maks. temperaturna odpornost: 70 °C.
Maksimalno testiran tlak pri kovinski izvedbi: 16 bar.
Maksimalno testiran tlak pri plastični izvedbi: 8 bar.
Natančnost: +/- 5 %

Tip
Maks. možni obsegi VODA
m3/uro
UNI PN 10
 ASA 150
DN A
B
DN
A B
PD-40 11 - 15 - 24 - 32 40 92
110
1 ½“ 83
107
PD-50 25 - 35 - 54 - 70 50
107
120
2” 102
123
PD-65 40 - 54 - 80 - 110  65 127
130
2 ½“ 121
127
PD-80 70 - 95 - 130 - 180  80 142

138

3” 134
134
PD-100 80 - 110 - 180 - 250 100 162 149 4” 172
154
PD-125
160 - 220 - 300 - 400
160 - 220 - 300 - 400
125
192 164
5” 194
165
PD-150 180 - 250 - 400 - 520 150 218
177 6” 220
178
PD-200 320 - 420 - 700 - 900
200
273
205
8” 277
207



pd_mala_600
pd_nakres_953

Opozorilo:


Merilec pretoka mora
biti nameščen tako,
da bodo pred njim in za
njim ravni cevovodi
v dolžini 10 krat dimenzija
cevovod (10 x DN).
Ta pogoj je nujen zaradi
natančnosti merjenja.
