Model OPvodoravni merilci pretoka z medprirobnično priključitvijo z merilno odprtino

Vodoravni merilci pretoka z medprirobnično priključitvijo z merilno odprtino

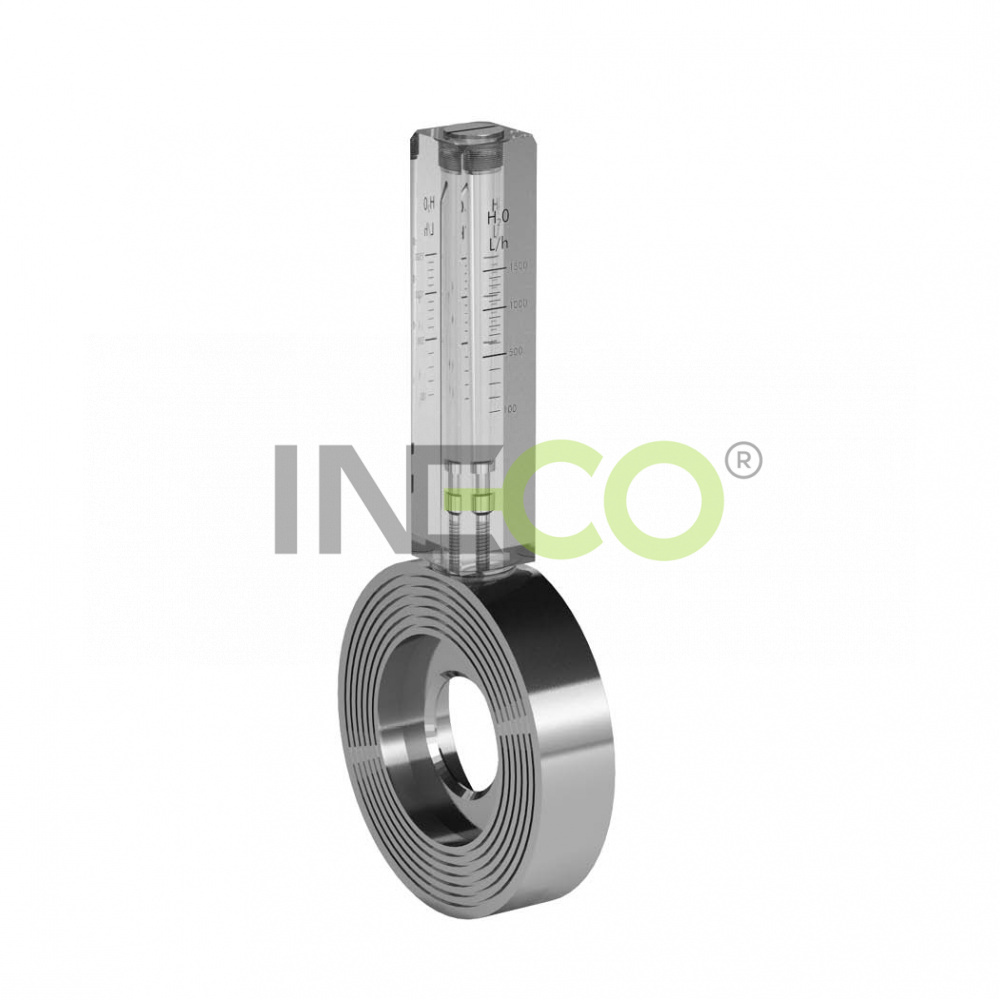

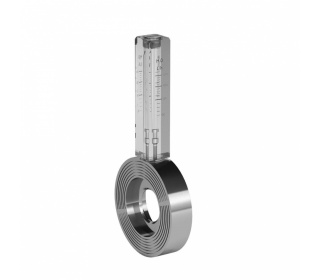

OP merilec pretoka je kompakten, lahek z vidnim delom merilnega obsega v prozornem delu, s proti udarcem odpornim polimetilmetakrilatom (PMMA), maks. temperaturna odpornost je 70 °C. Dobavlja se povsod tja, kjer se zahteva kontrola in merjenje velikih obsegov v majhnem prostoru. Primeren je samo za vodoravne cevovode. Vzdrževanje in čiščenje akrilatnega merilca je še posebej enostavno. Serija „OP“ merilcev pretoka je primerna za čistilne naprave odpadnih vod, za negorljive tekočine, za vinske linije, toplarne, itd.


Maks. temperaturna odpornost: 70 °C.
Maksimalno testiran tlak pri kovinski izvedbi: 16 bar.
Maksimalno testiran tlak pri plastični izvedbi: 8 bar.
Natančnost:
+/- 5 %.

Tip
Maks. možni obsegi VODA
m3/uro
UNI PN 10
 ASA 150
DN A
B
DN
A B
OP-40 11-15 - 24 - 32 40 92
283
1 ½“ 83
279
OP-50 25 - 35 - 54 - 70 50
107
304
2” 102
298
OP-65 40 - 54 - 80 - 110  65 127
323
2 ½“ 121
317
OP-80 70 - 95 - 130 - 180  80 142

338

3” 134
331
OP-100 80 - 110 - 180 - 250  100 162 358 4” 172
368
OP-125 160 - 220 - 300 - 400 125
192 388
5” 194
390
OP-150 180 - 250 - 400 - 520  150 218
414 6” 220
416
OP-200 320 - 420 - 700 - 900 200
273
469
8” 277
473





model_op-1_600

op_nakres_574

Opozorilo:


Merilec pretoka mora
biti nameščen tako,
da bodo pred njim in za
njim ravni cevovodi
v dolžini 10 krat dimenzija
cevovod (10 x DN).
Ta pogoj je nujen zaradi
natančnosti merjenja.
